Конструктивные решения

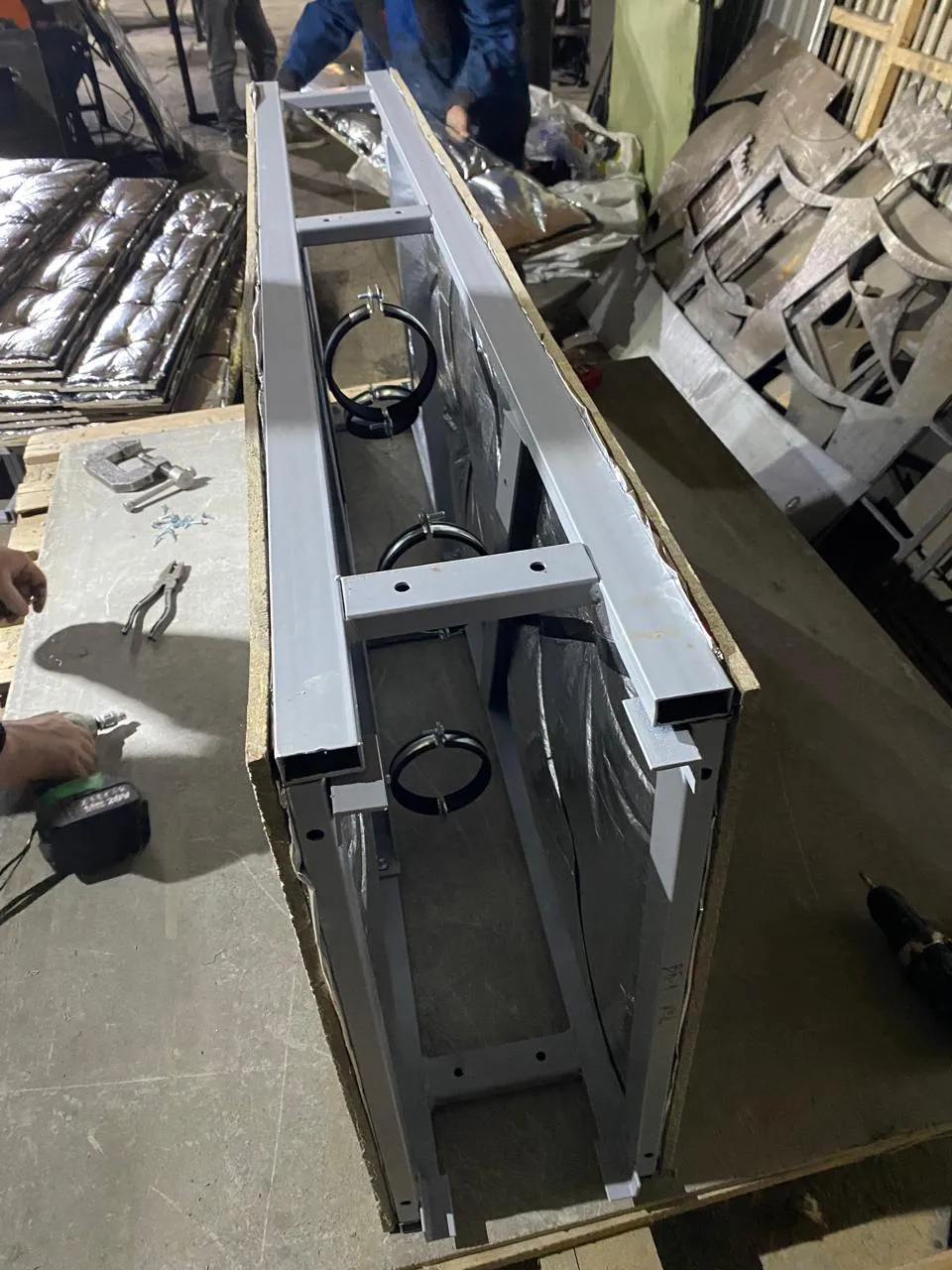

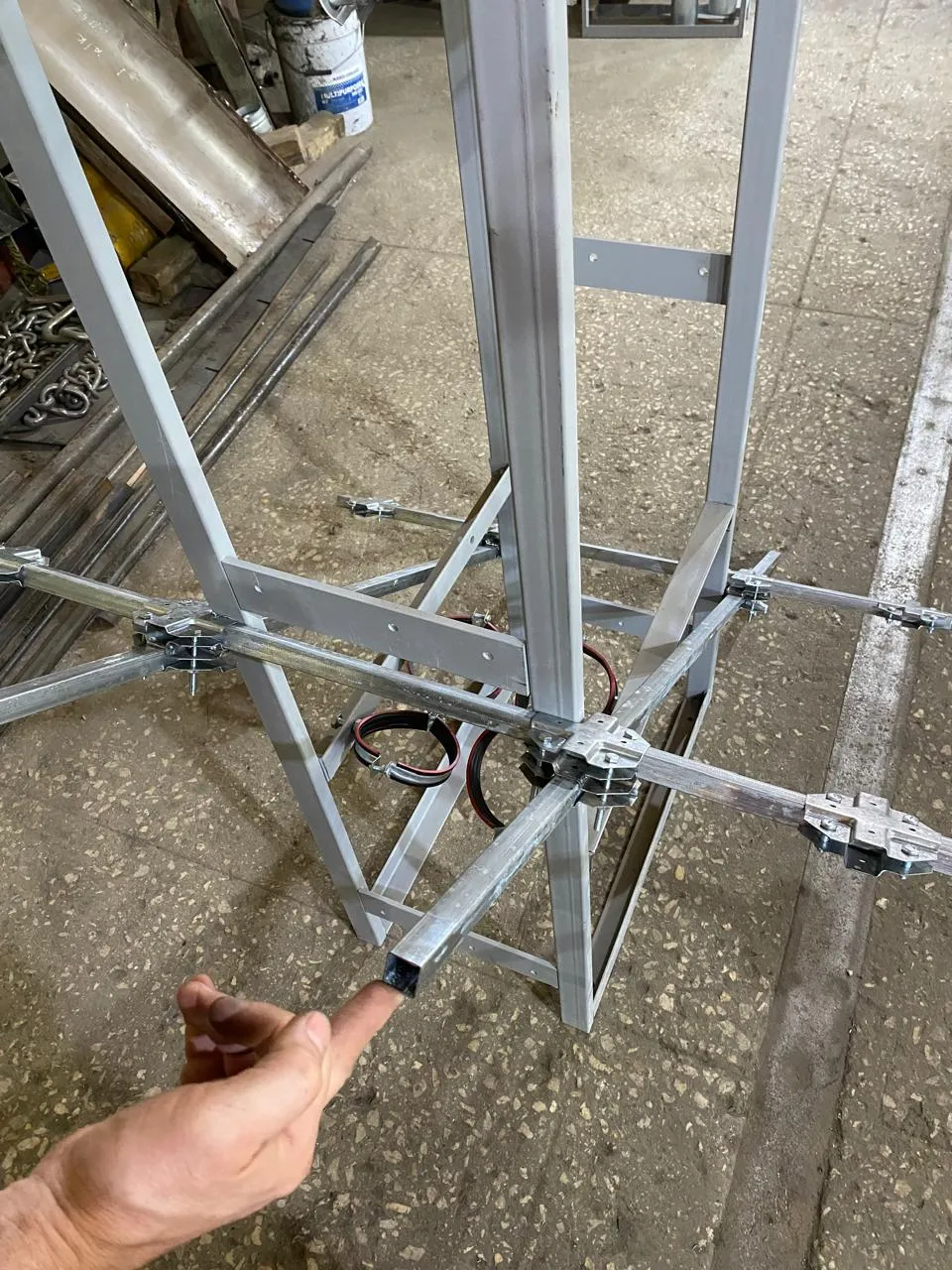

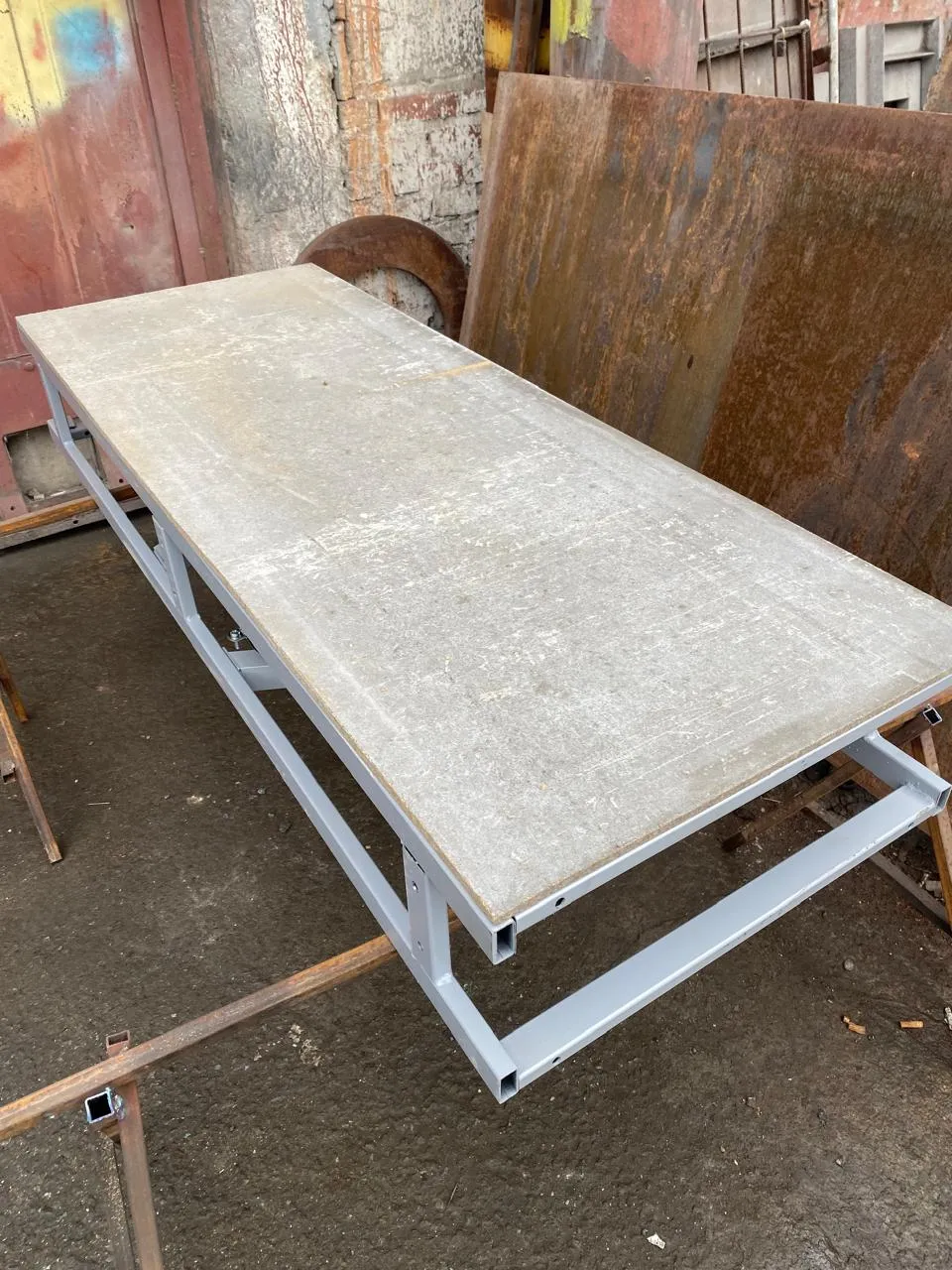

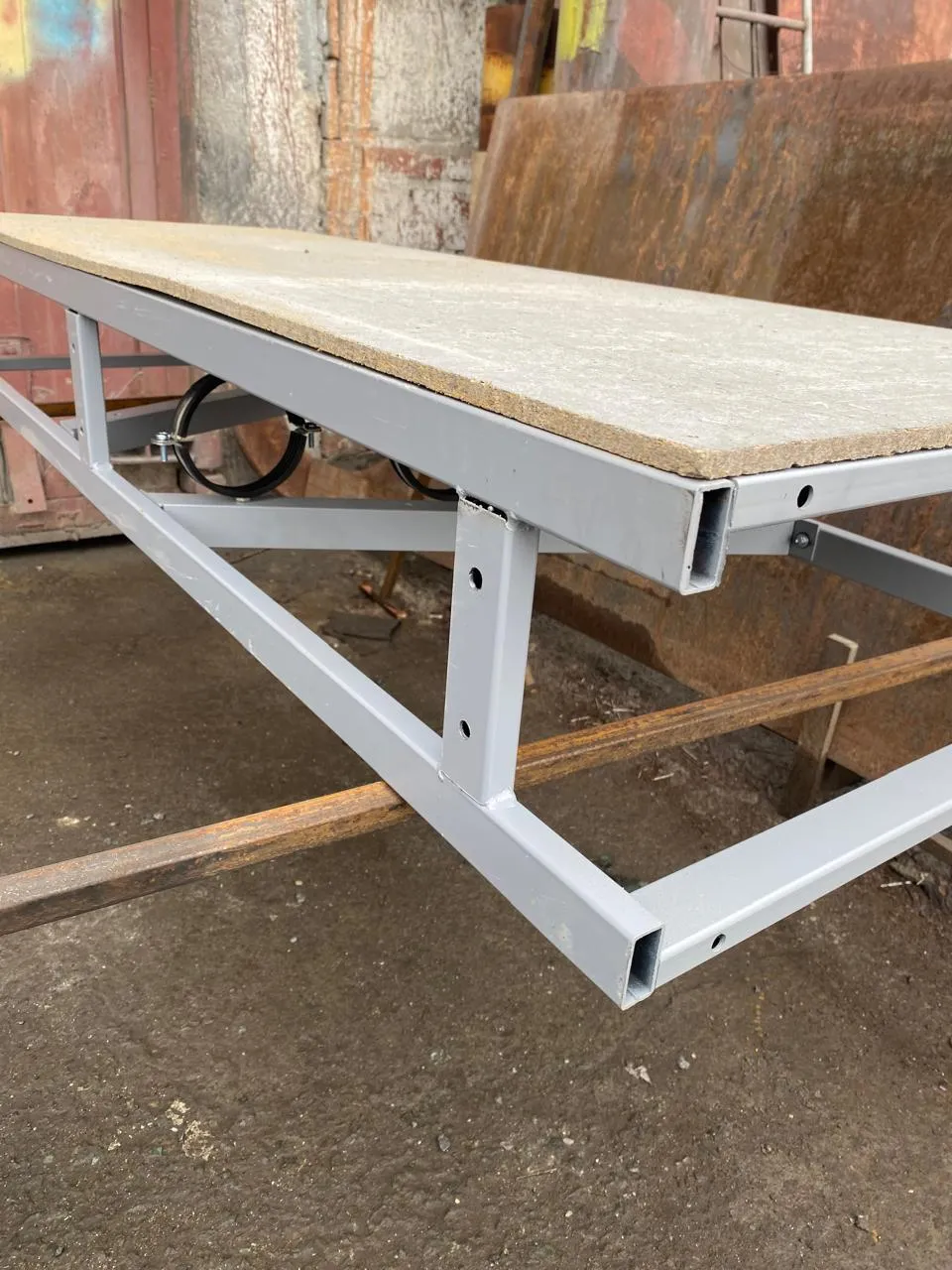

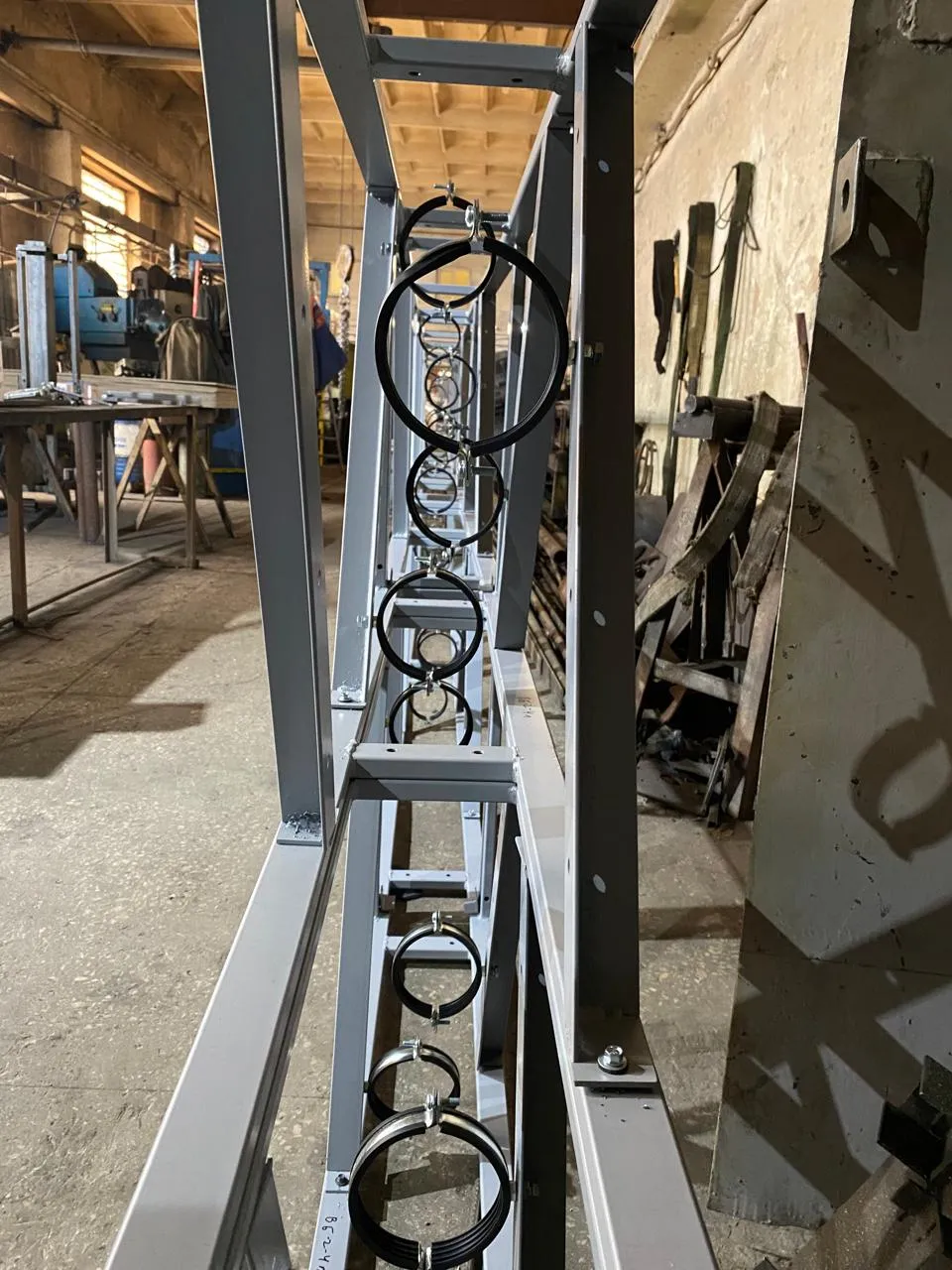

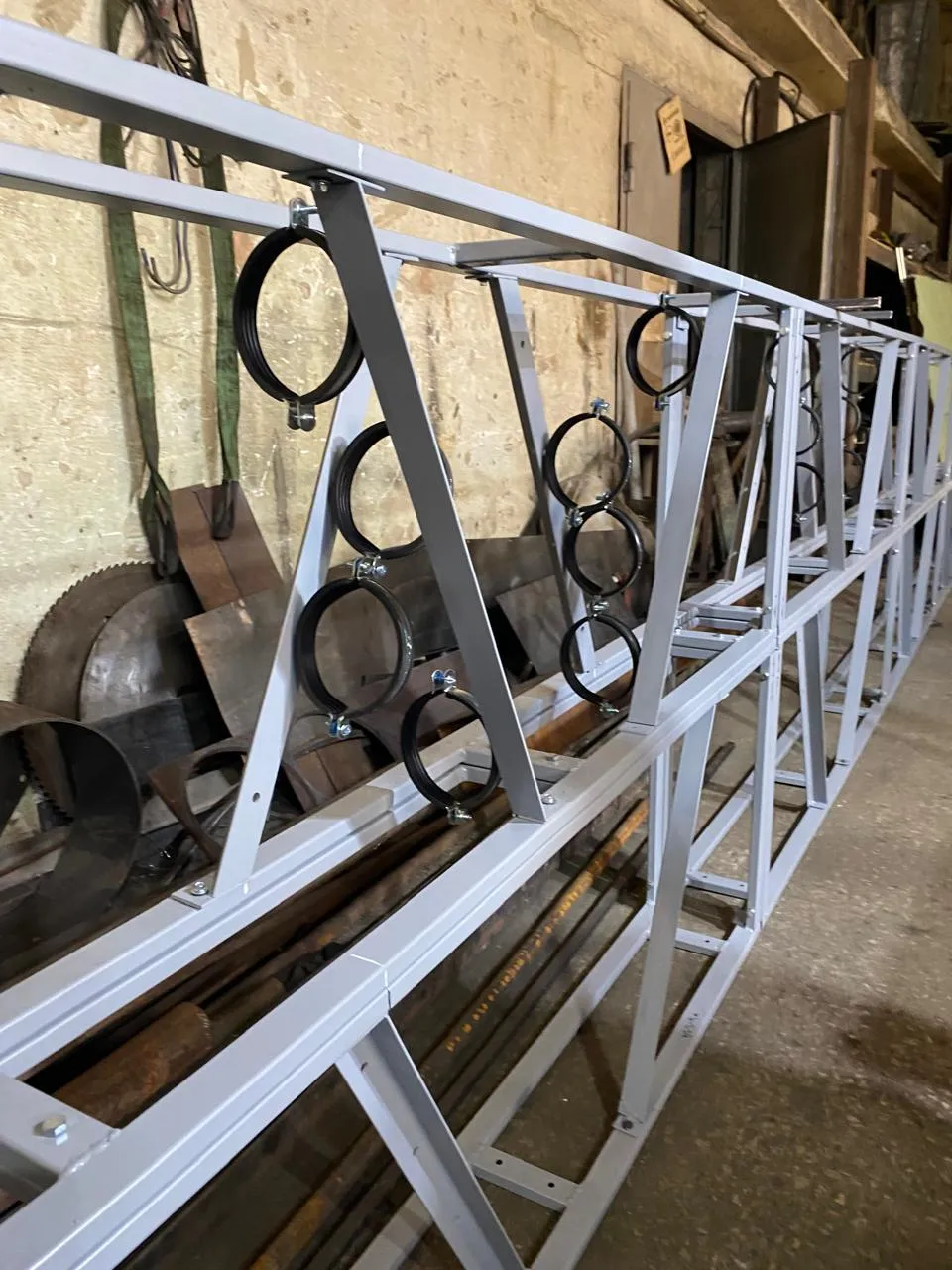

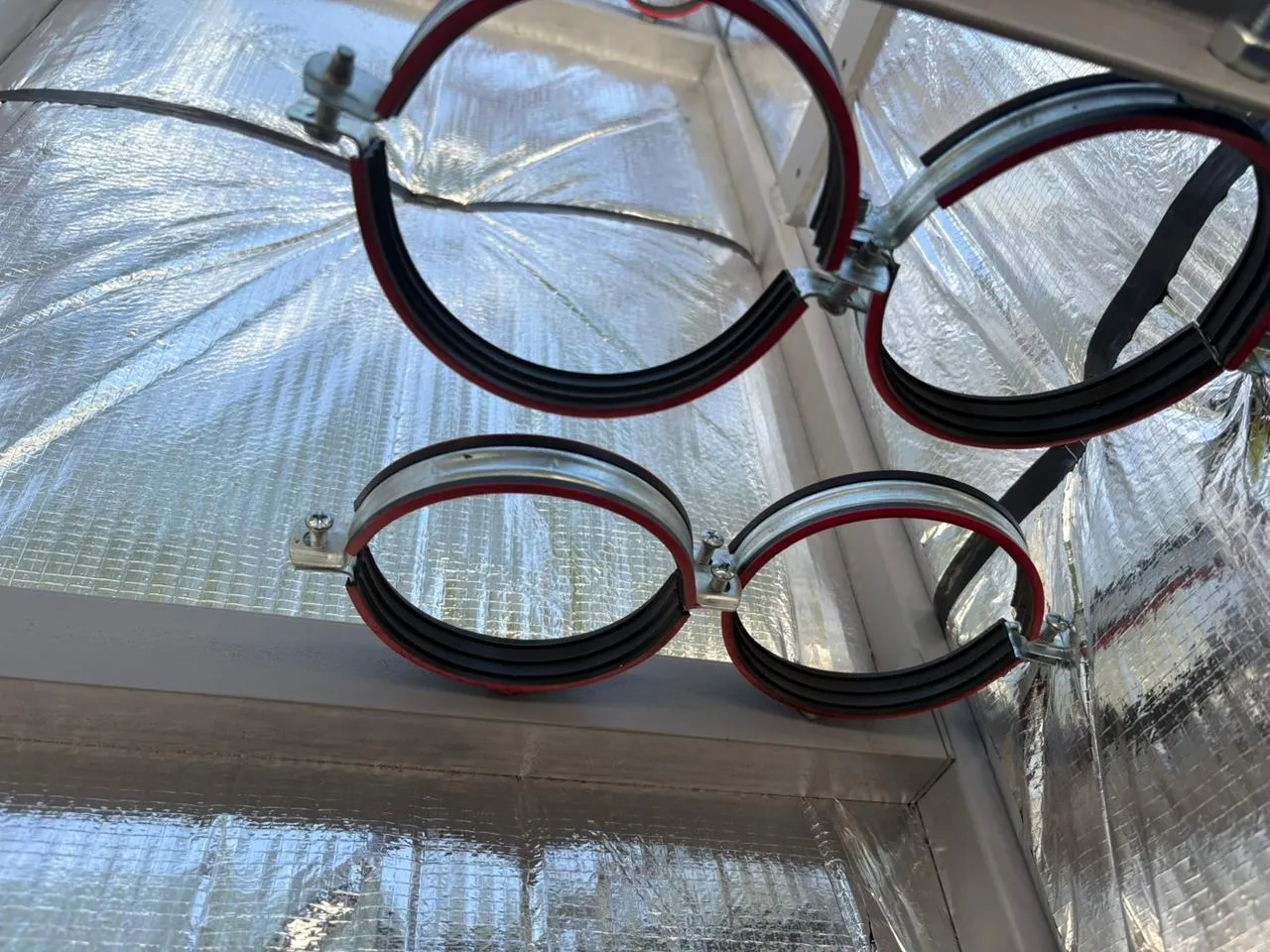

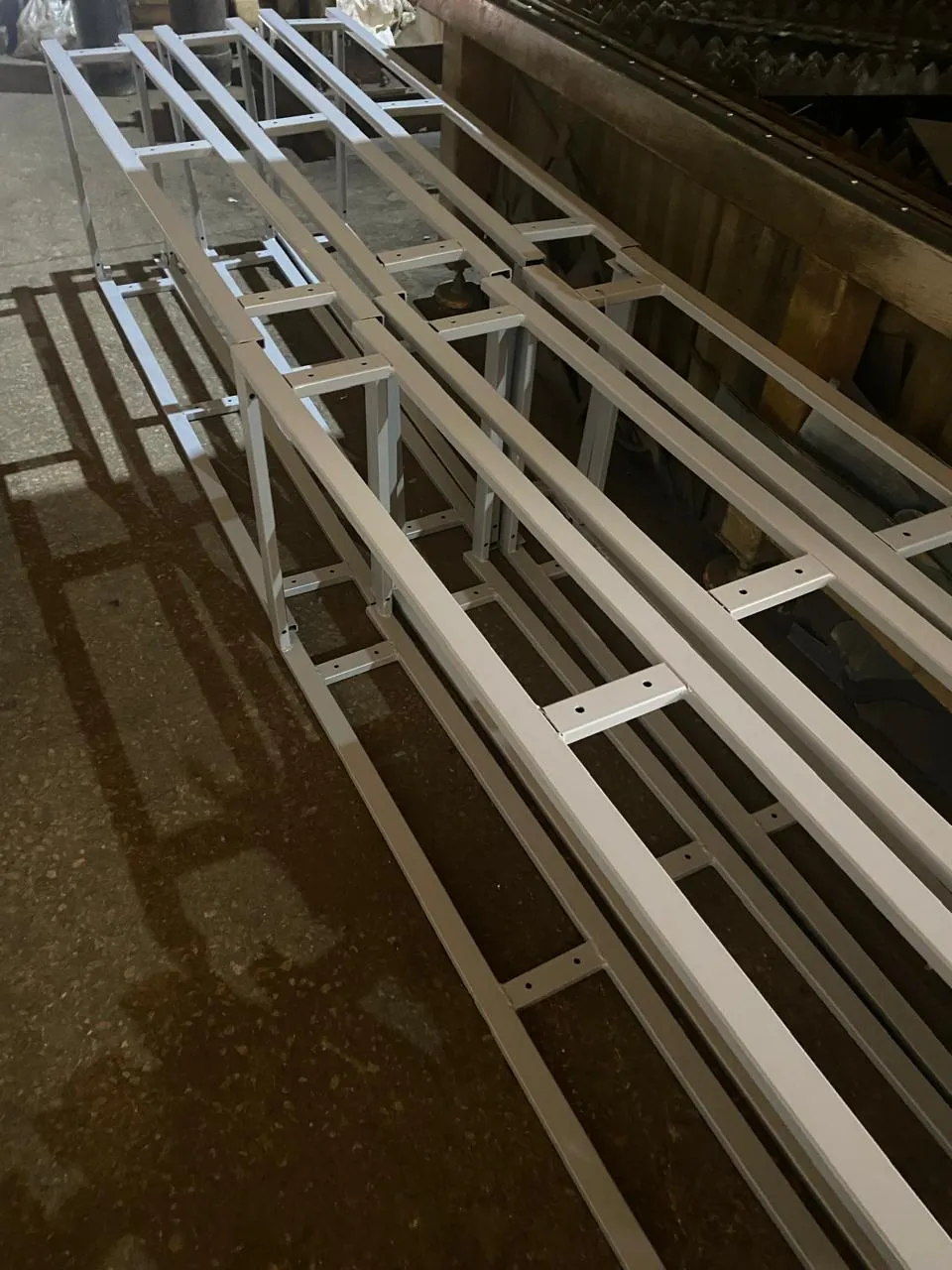

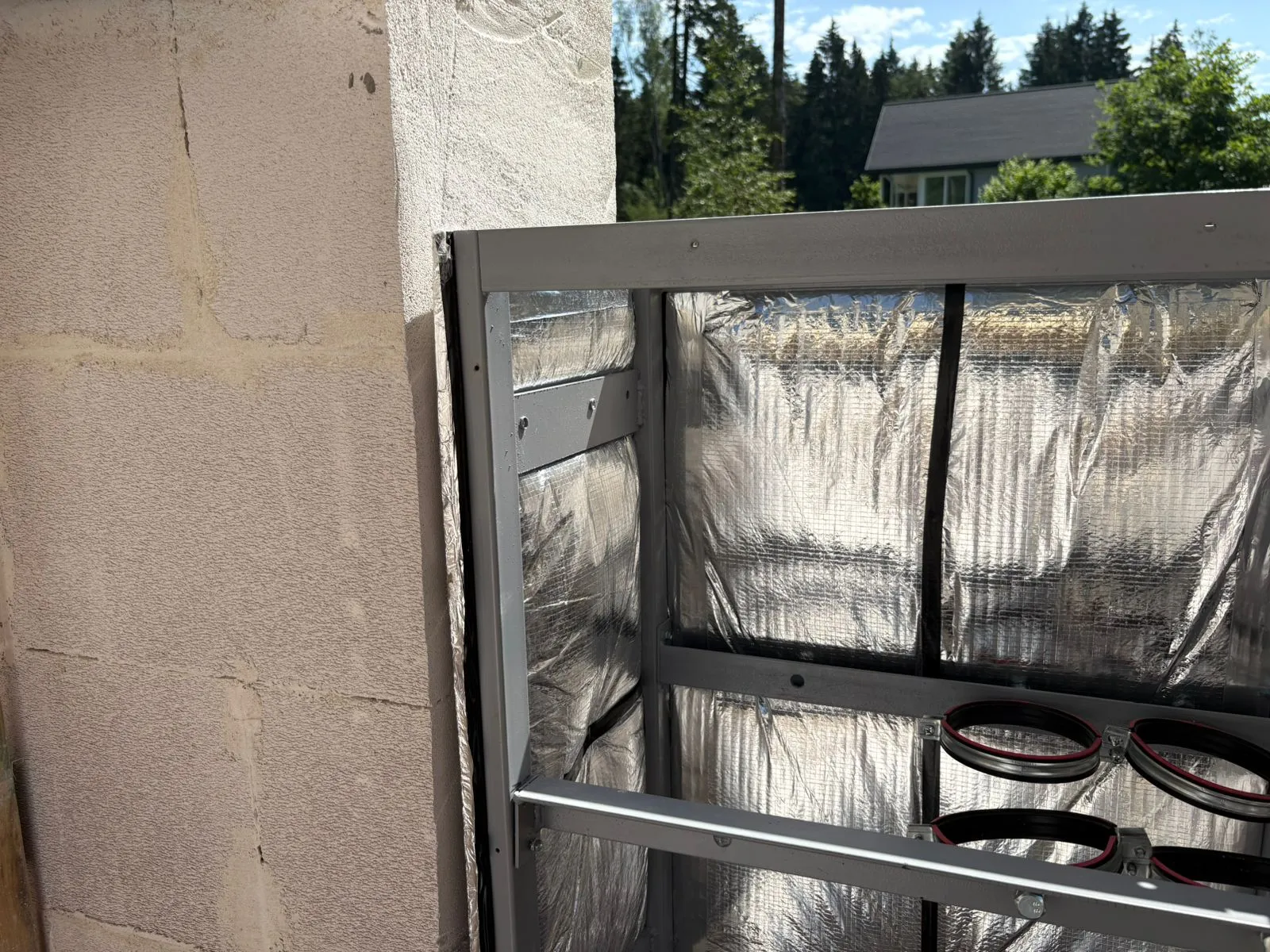

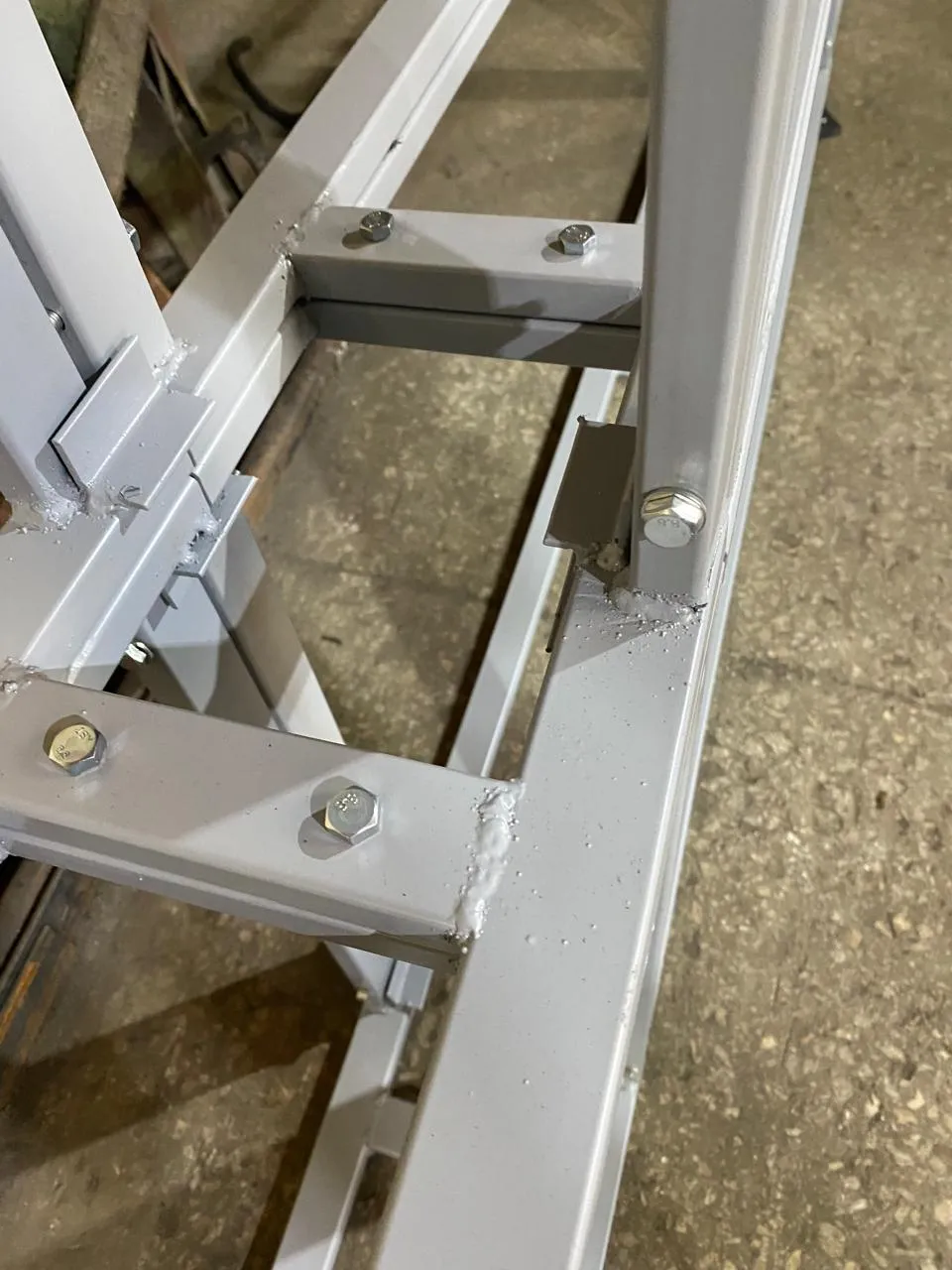

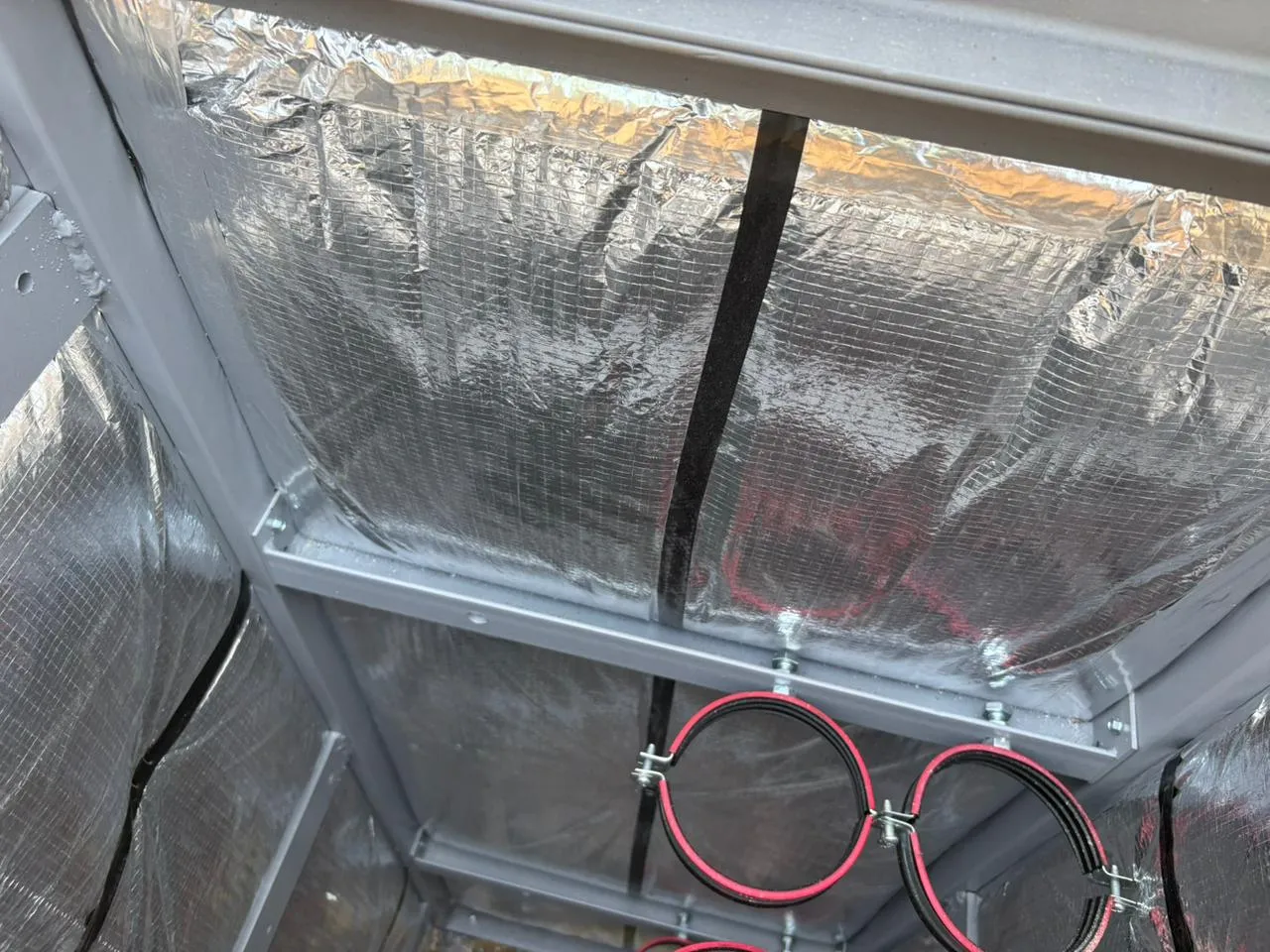

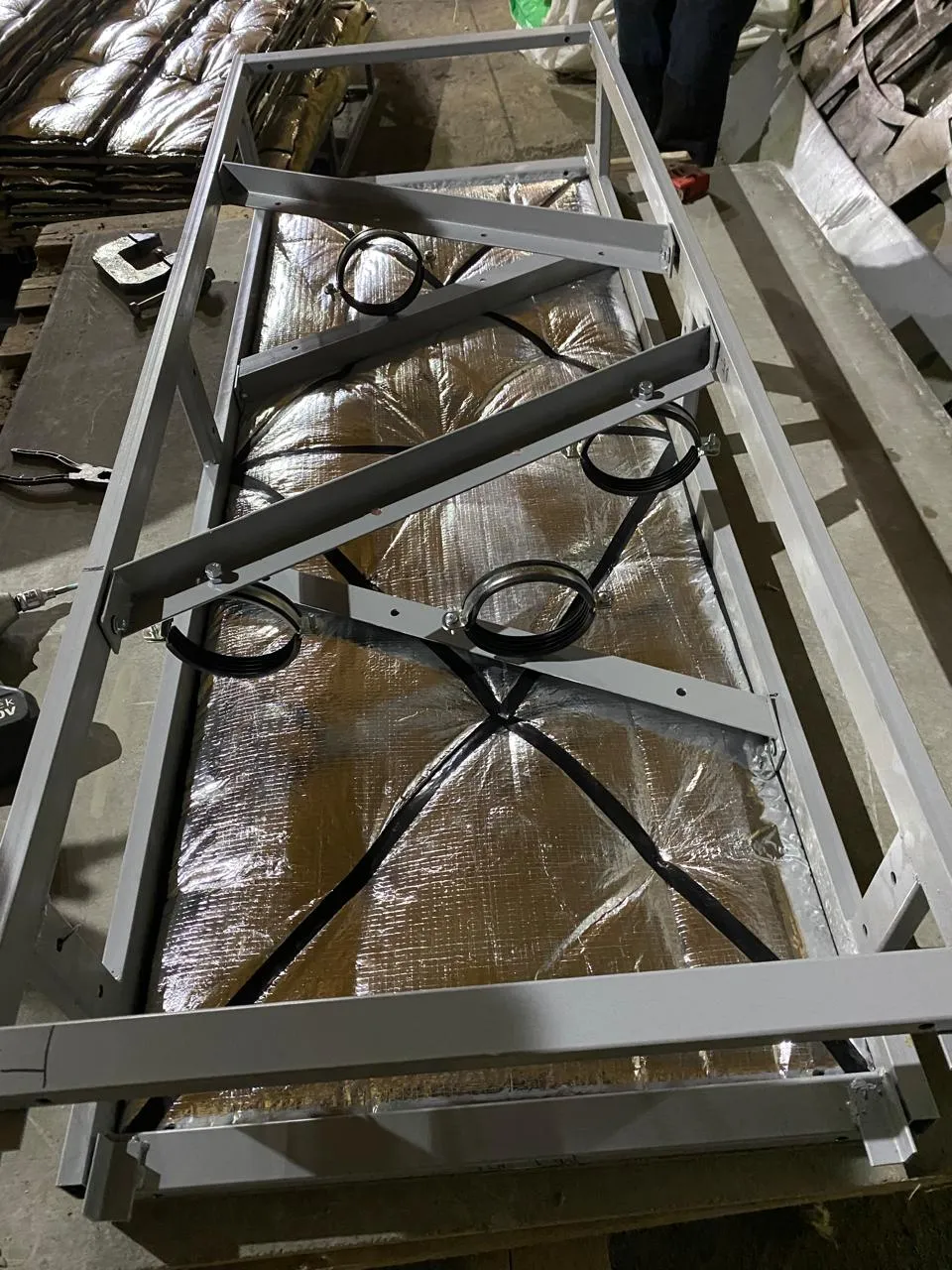

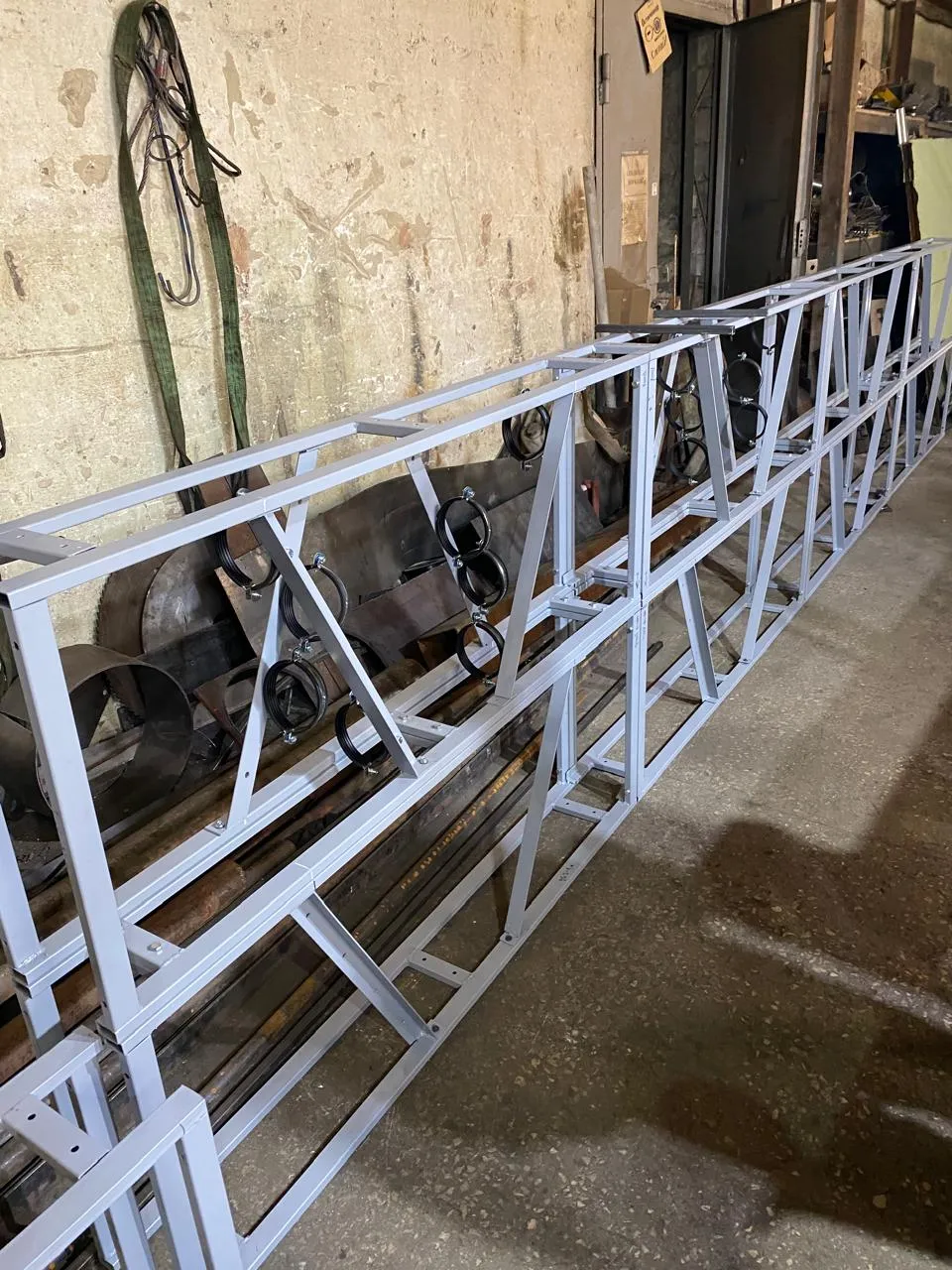

«КЛИК-ШАХТА» выполнена по каркасной технологии. Сварной каркас изготовлен из стальной трубы 40×20×2,5 и уголка 40×3, с раскосами из уголка, крепящимися саморезами к стойкам. На раскосах установлены хомуты для вентиляционных линий.

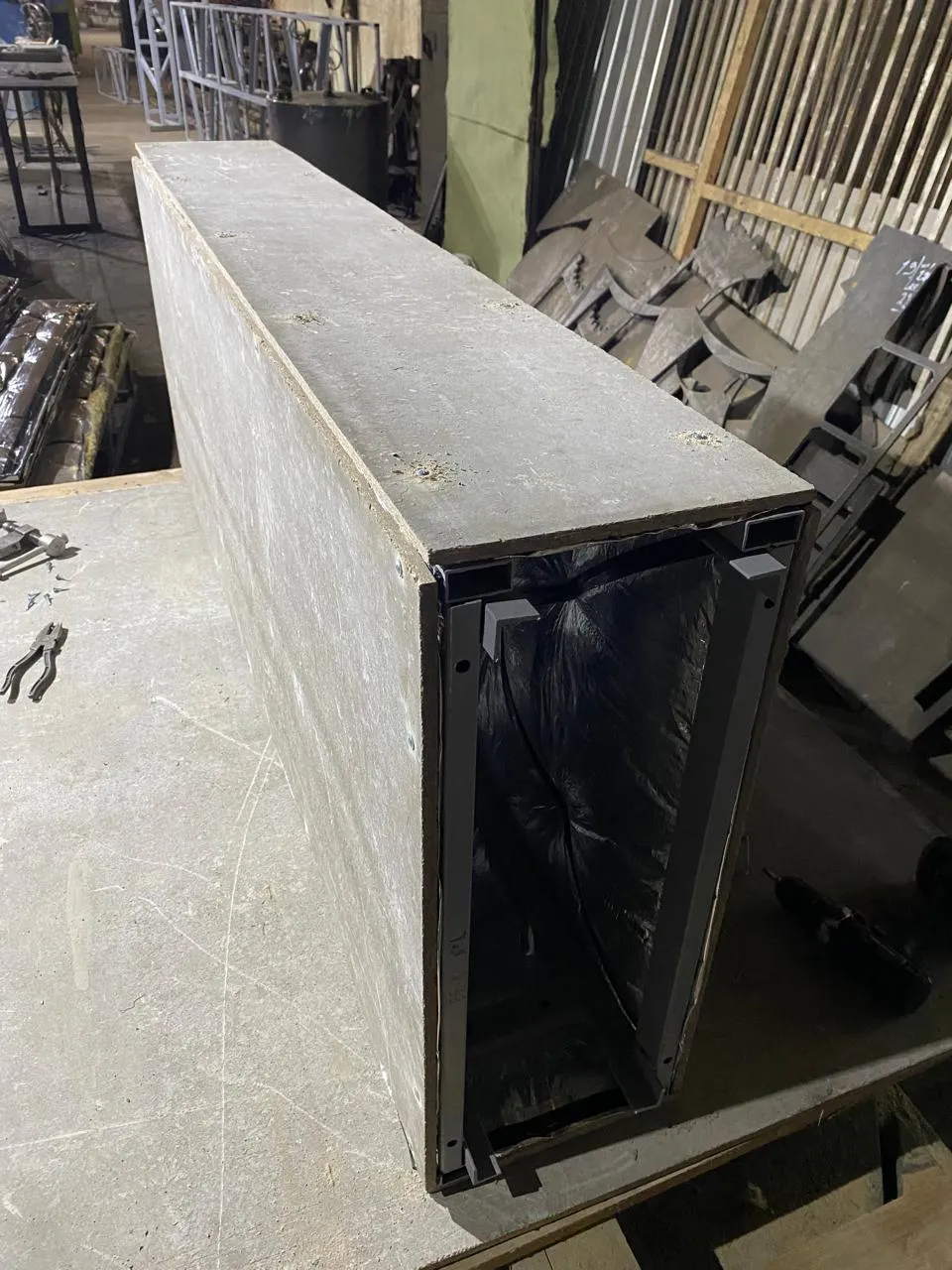

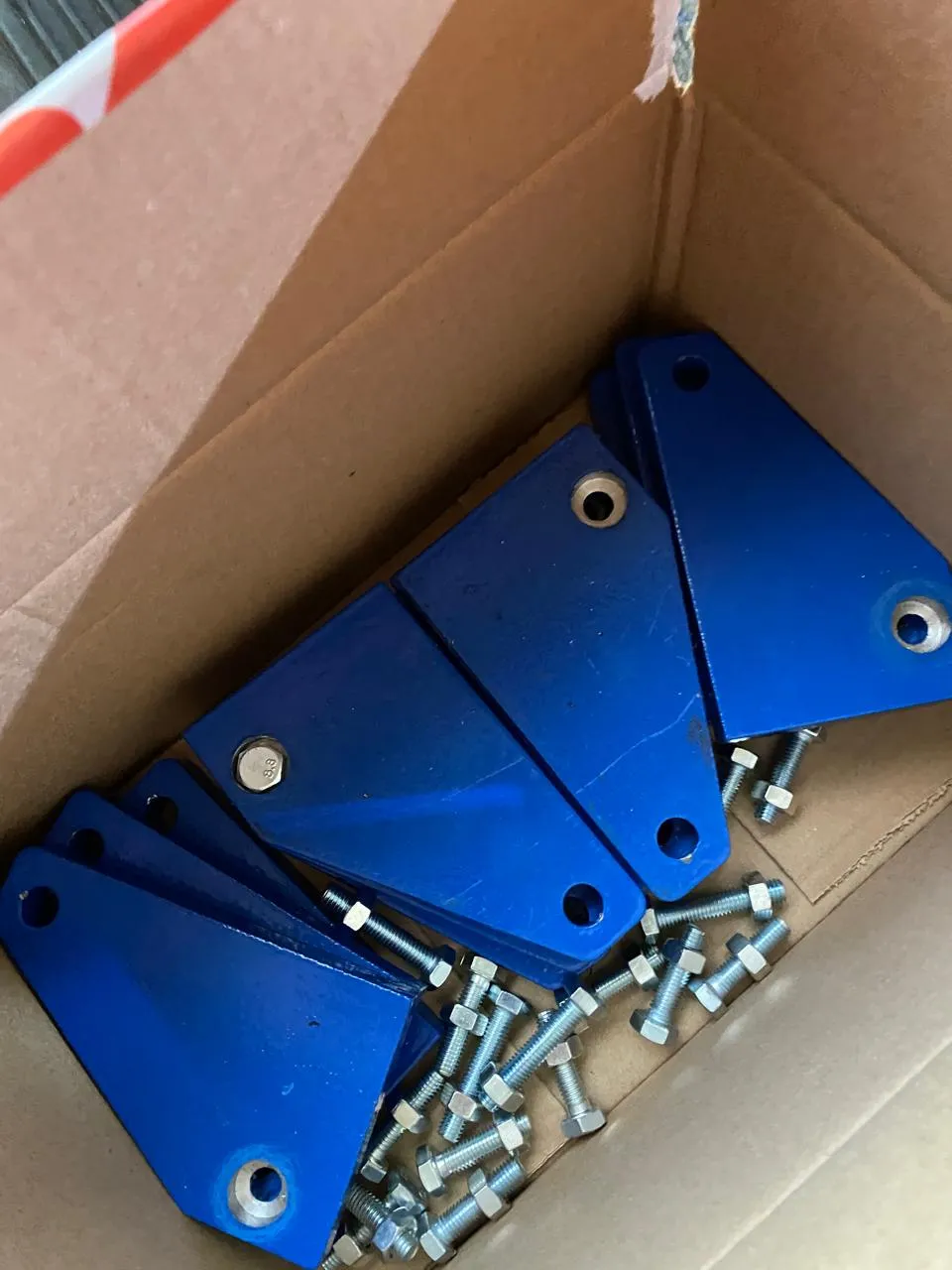

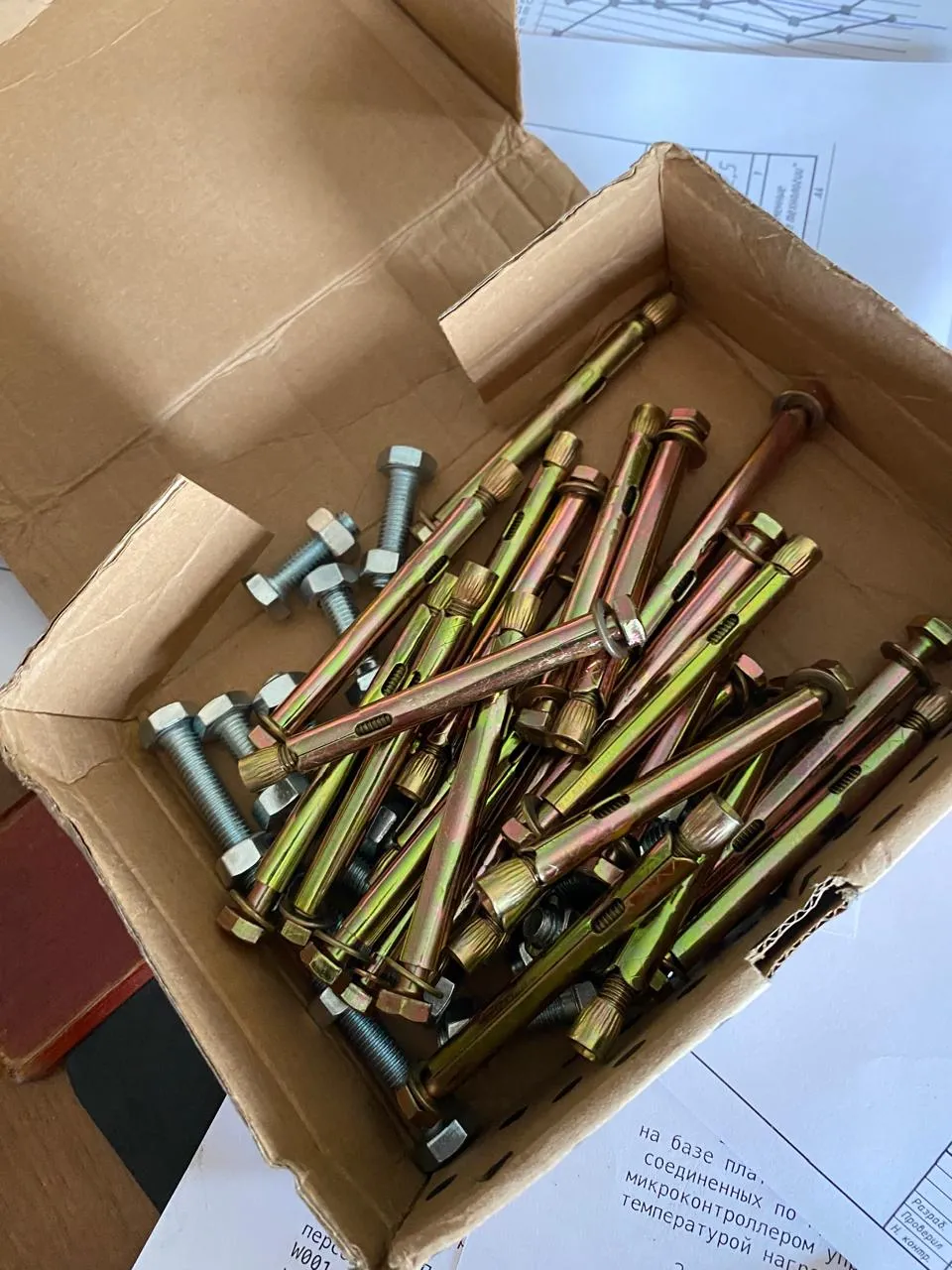

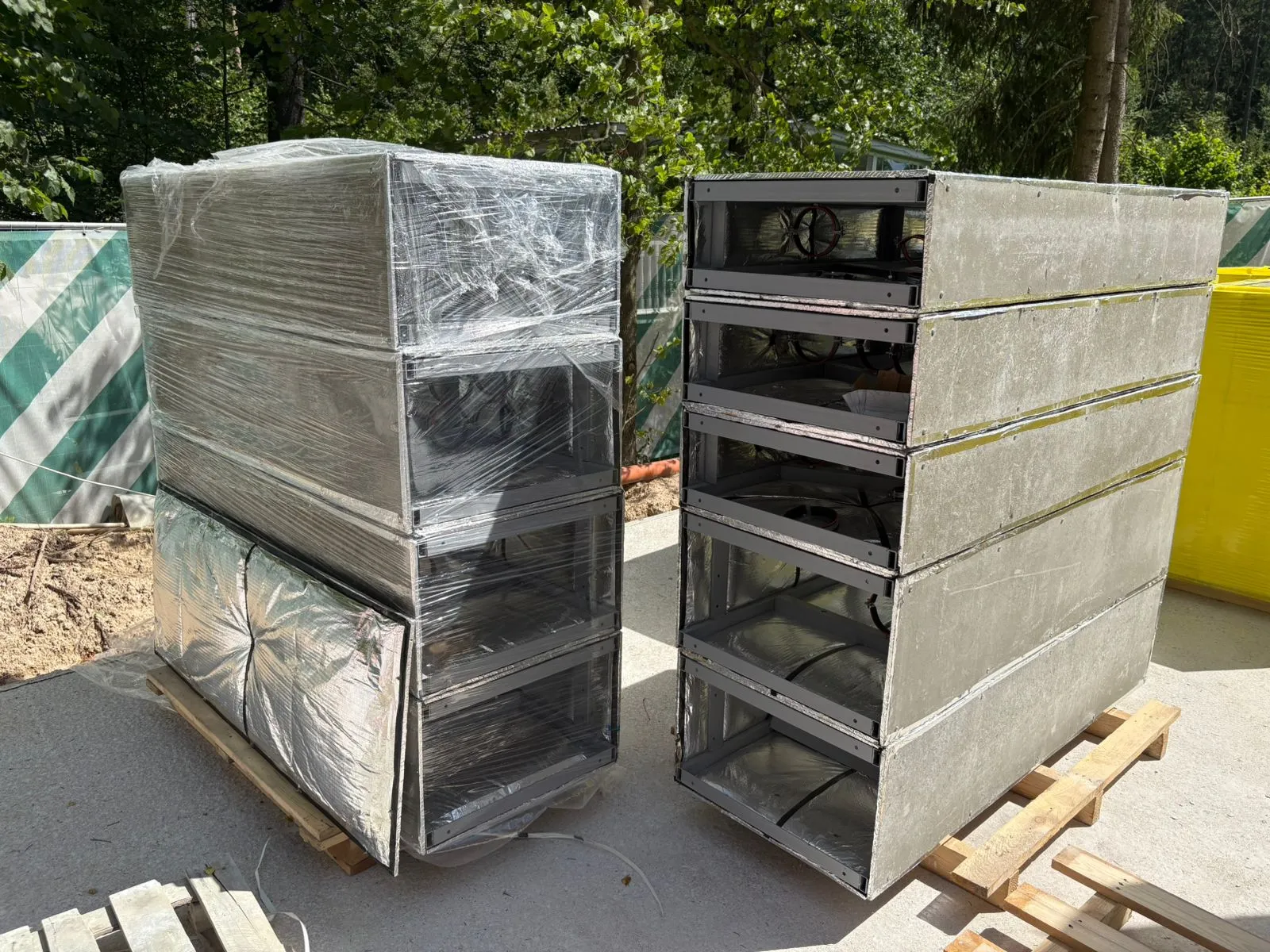

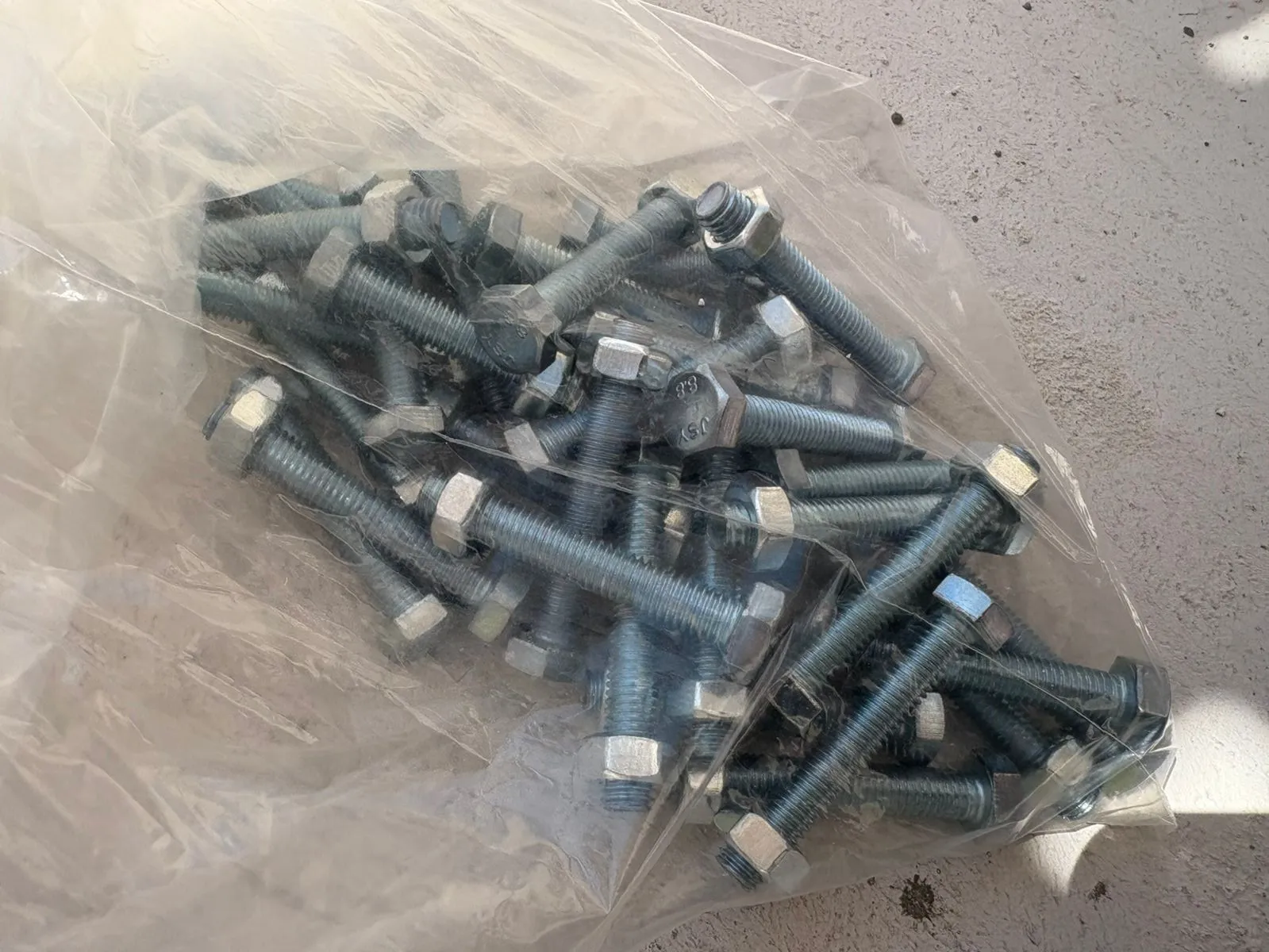

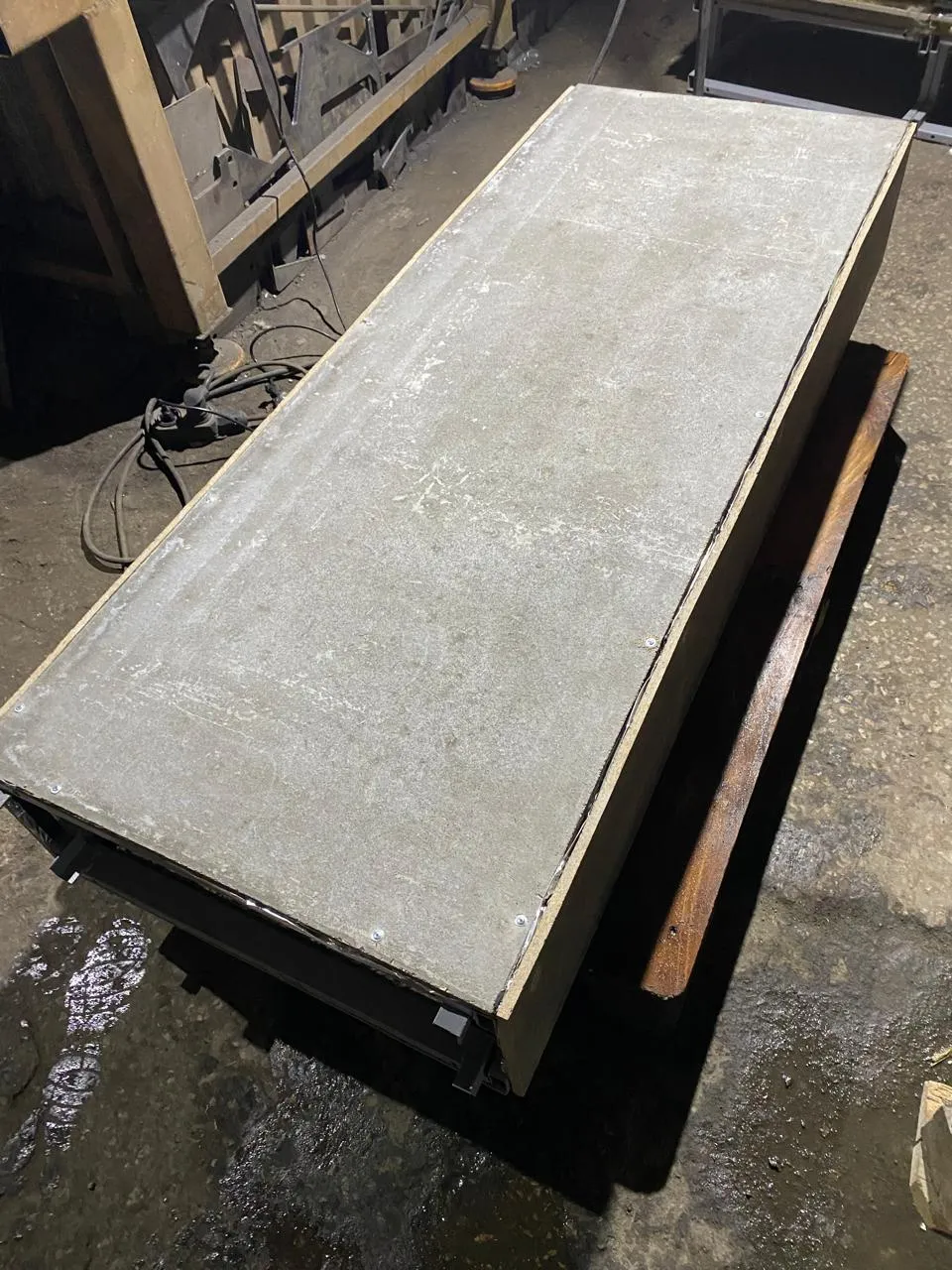

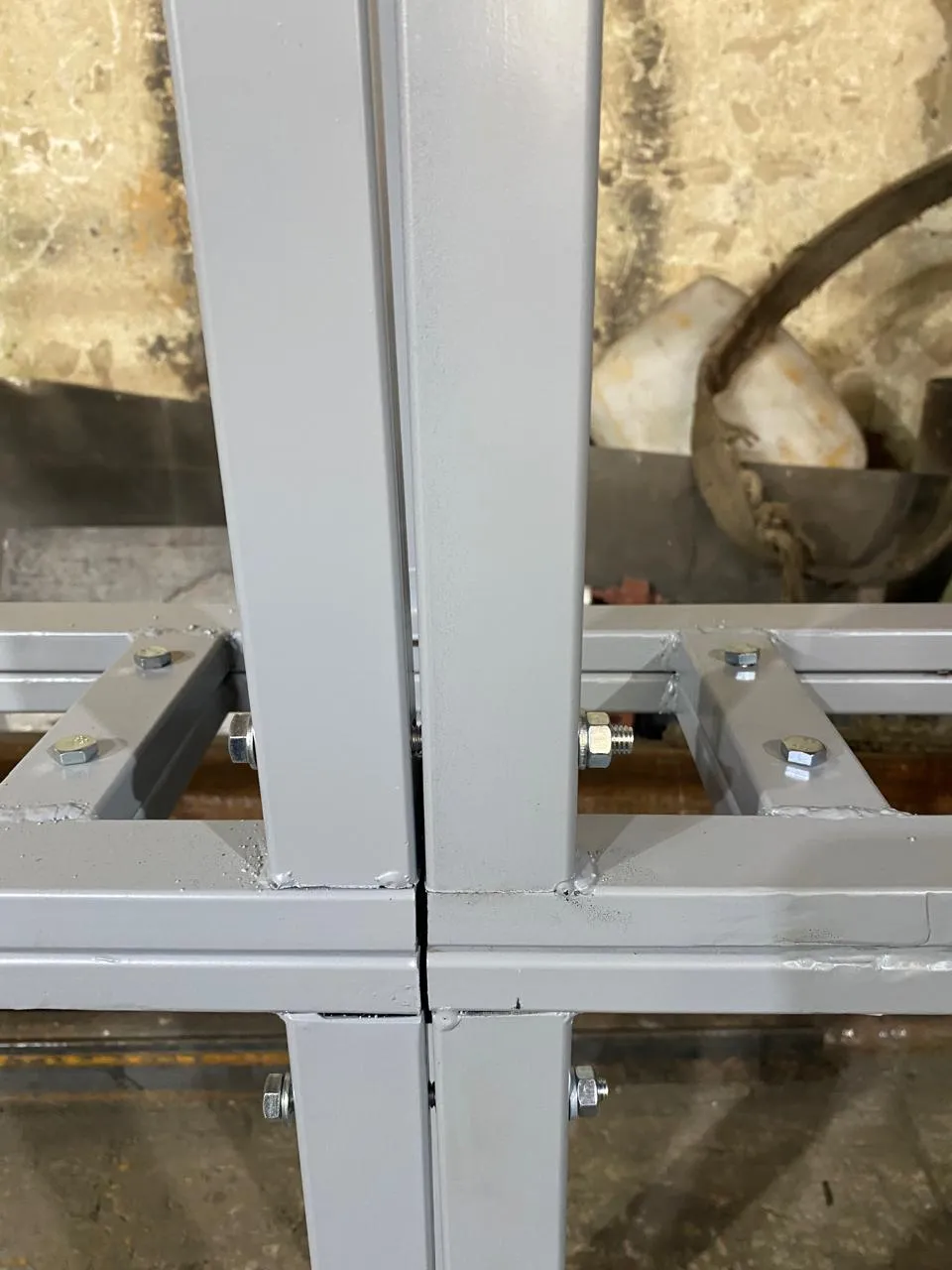

В стойках и перемычках выполнены отверстия для сборки модулей болтами или крепления к ограждающим конструкциям анкерами. Каркас обшит листами ЦСП, прикрепленными саморезами по металлу.

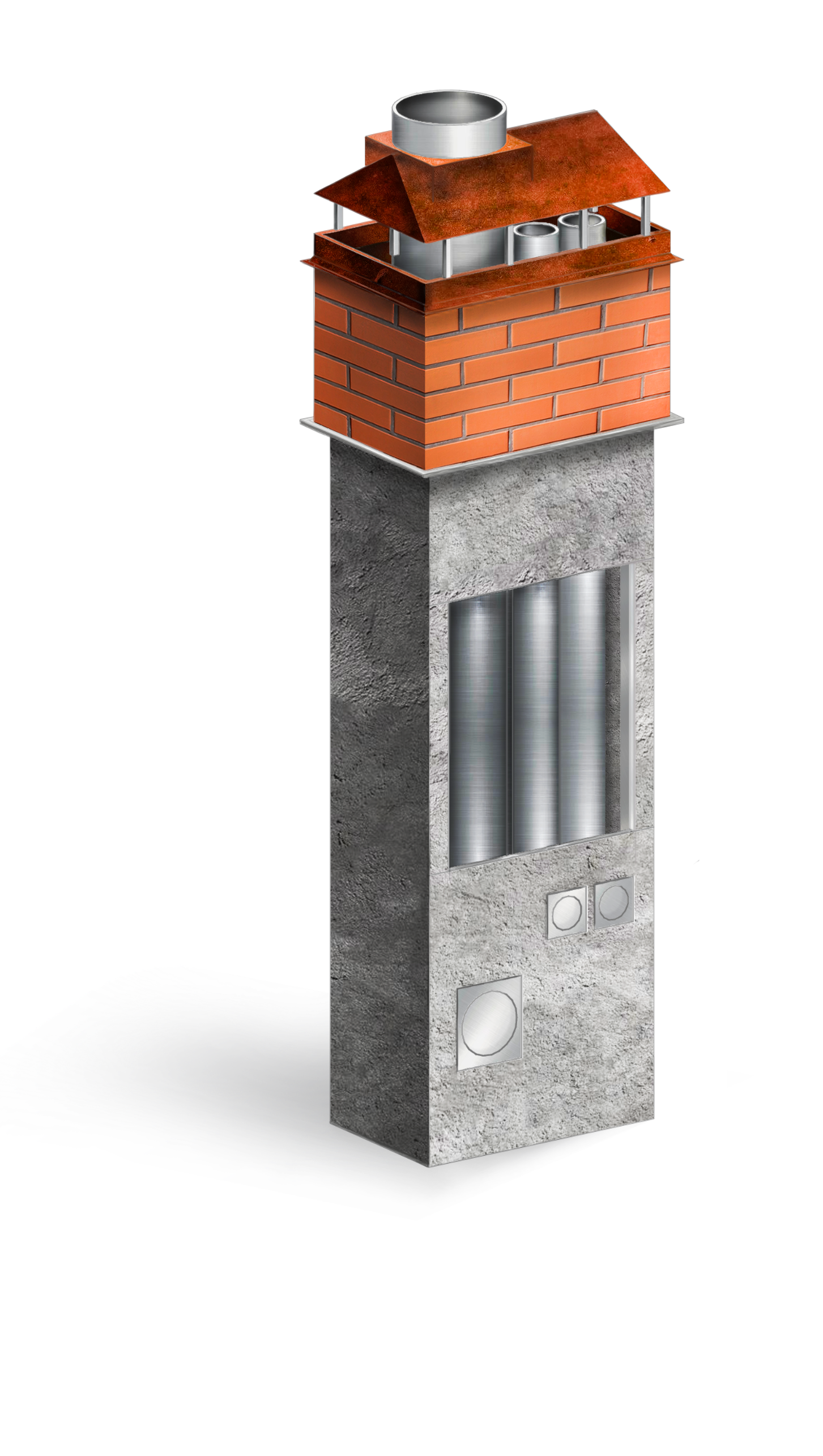

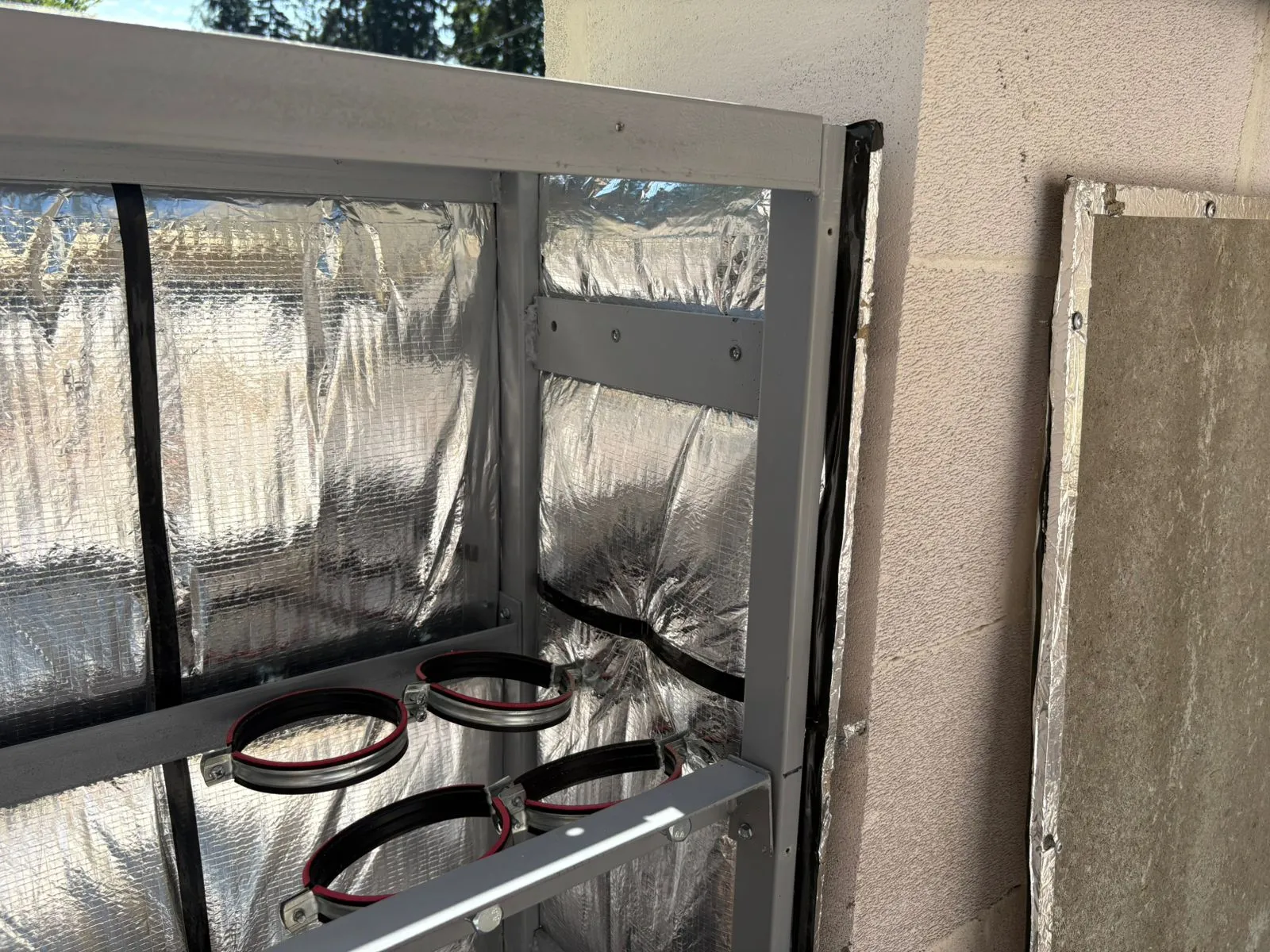

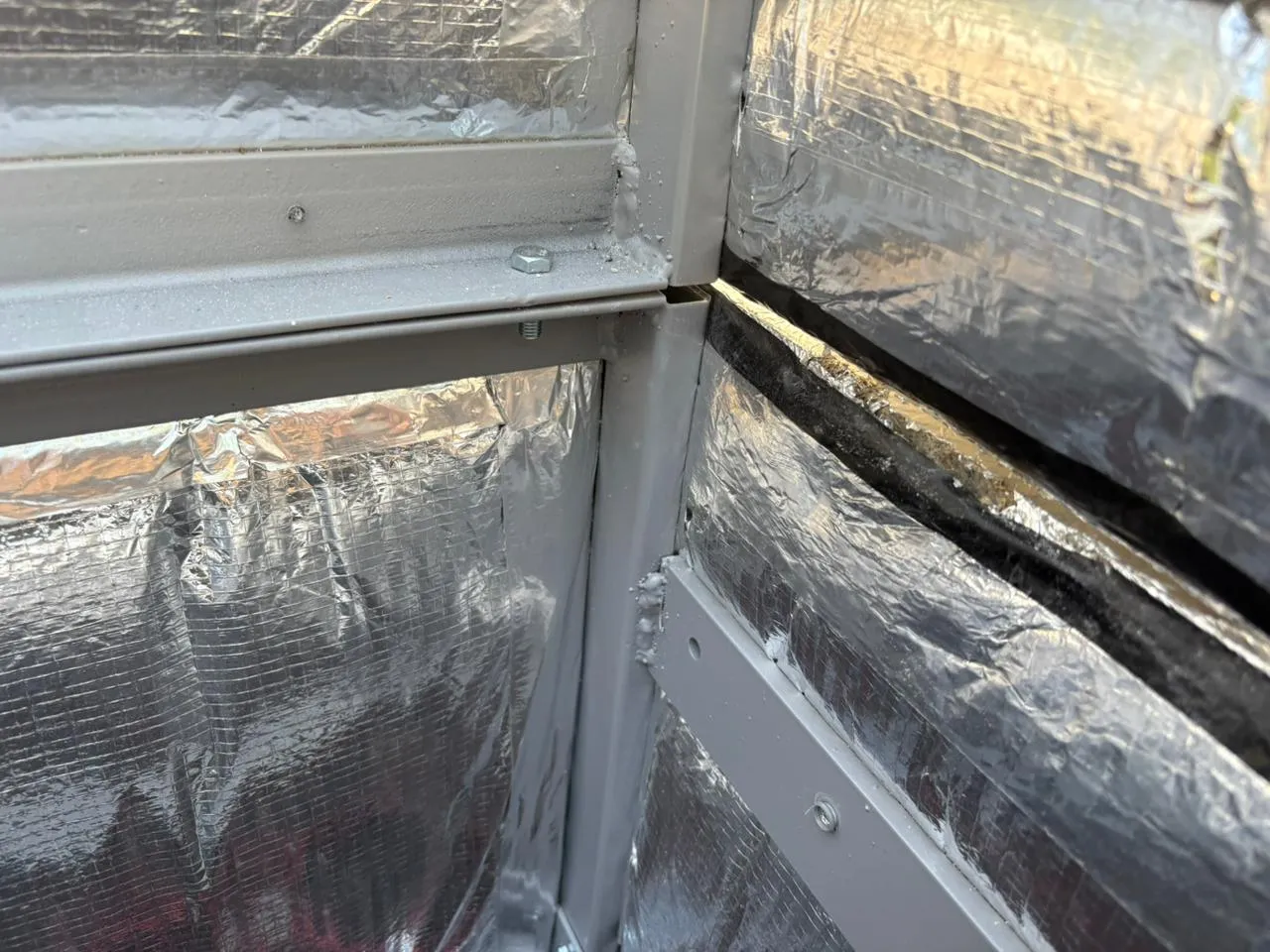

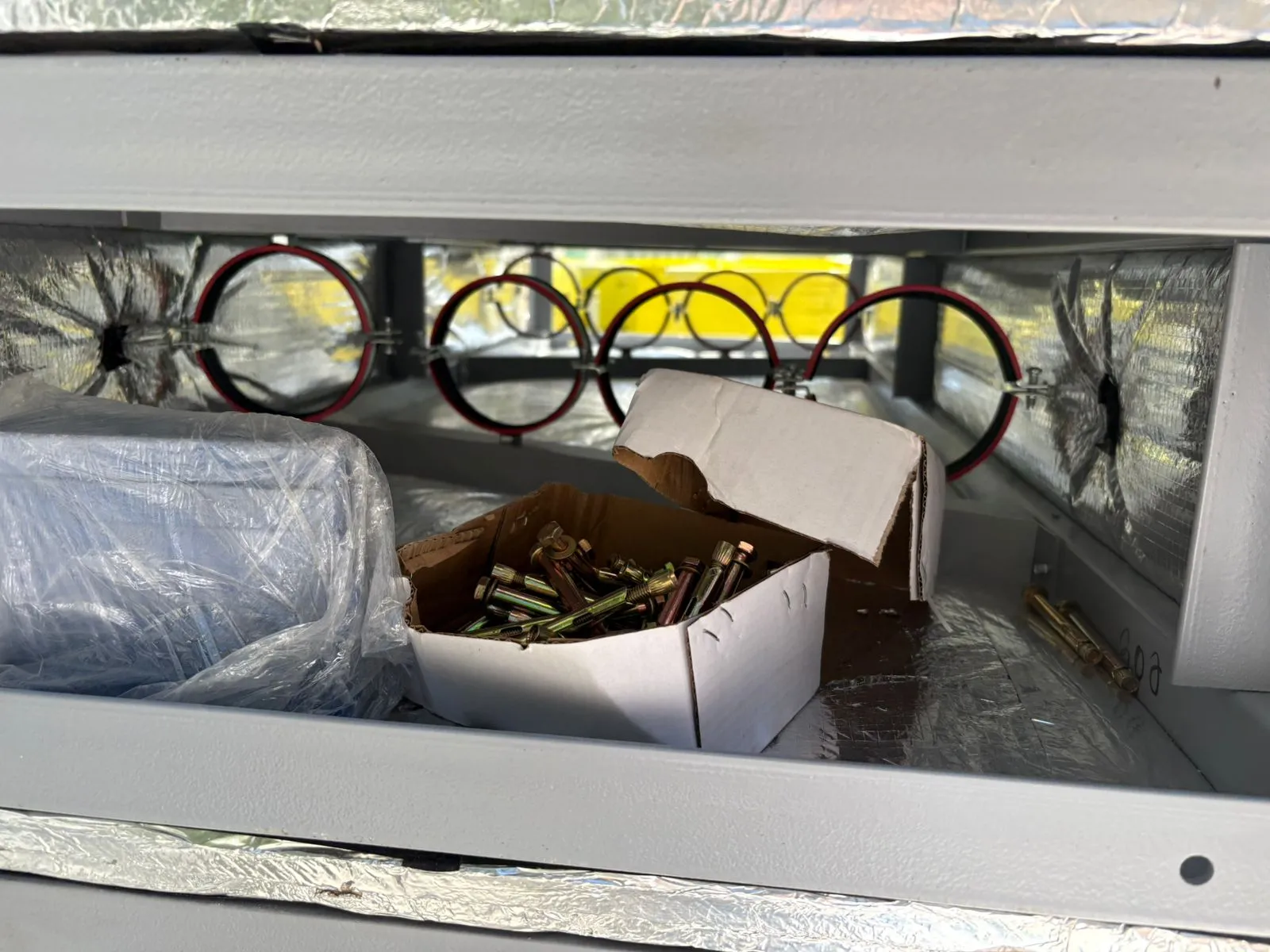

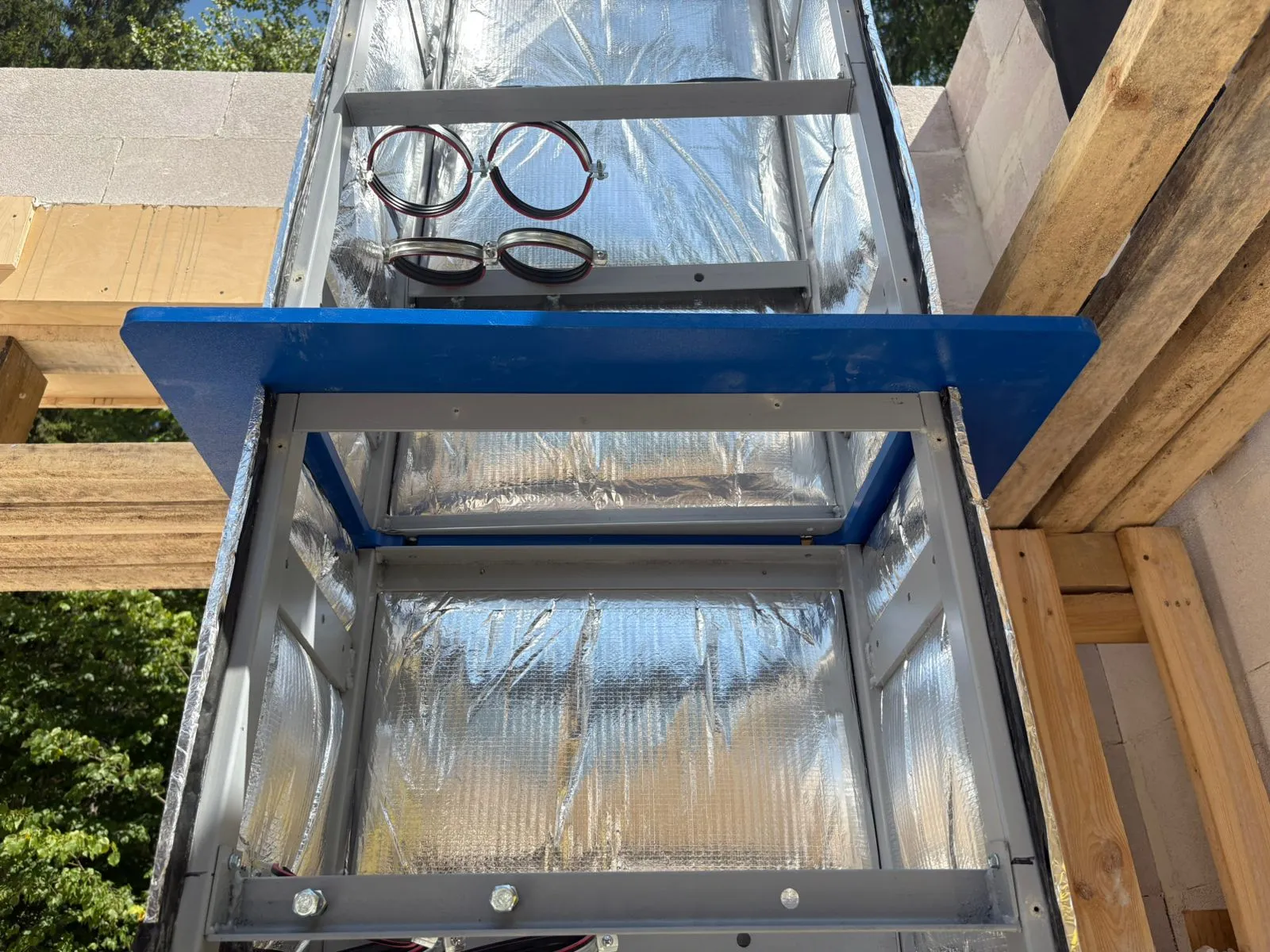

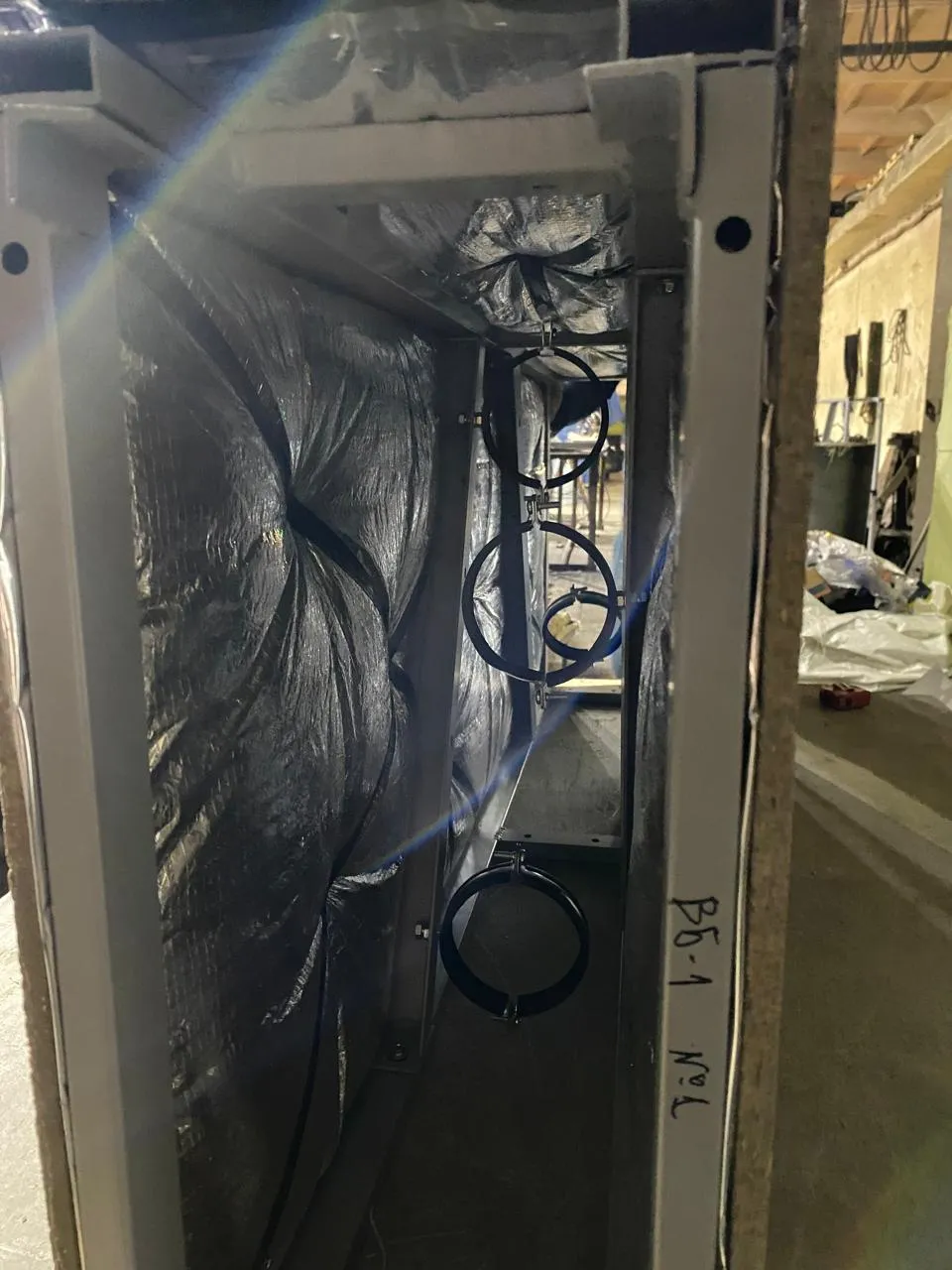

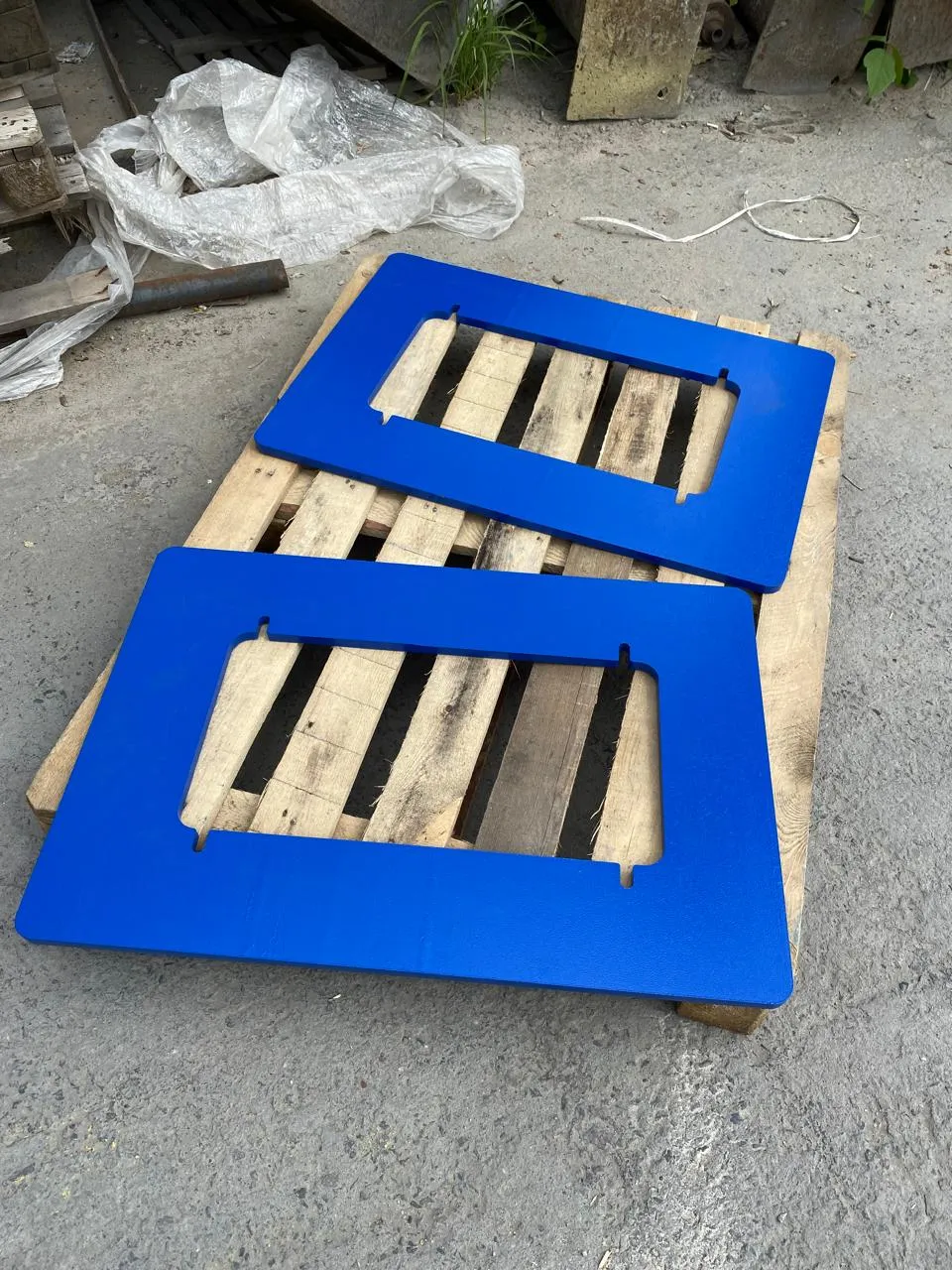

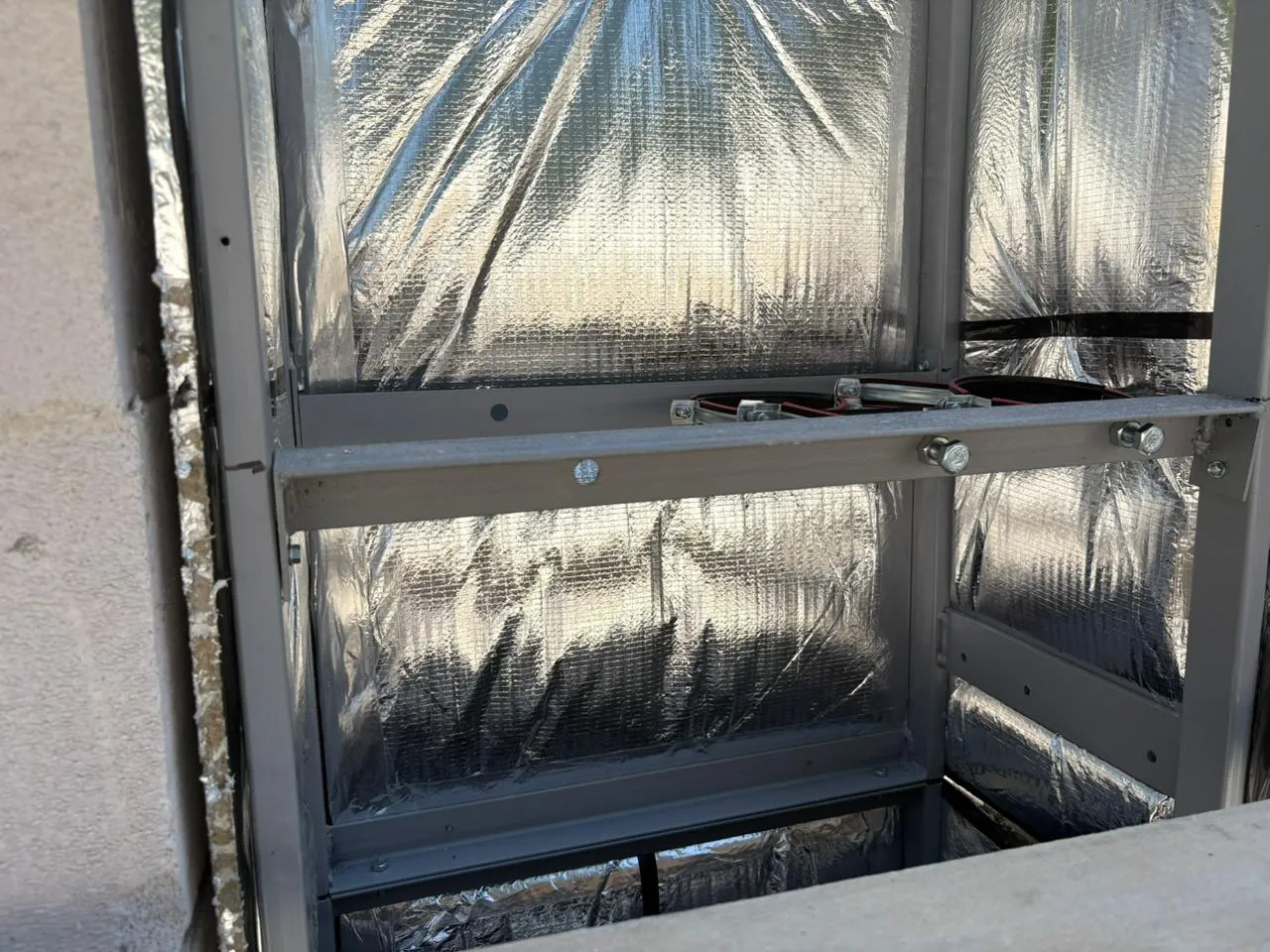

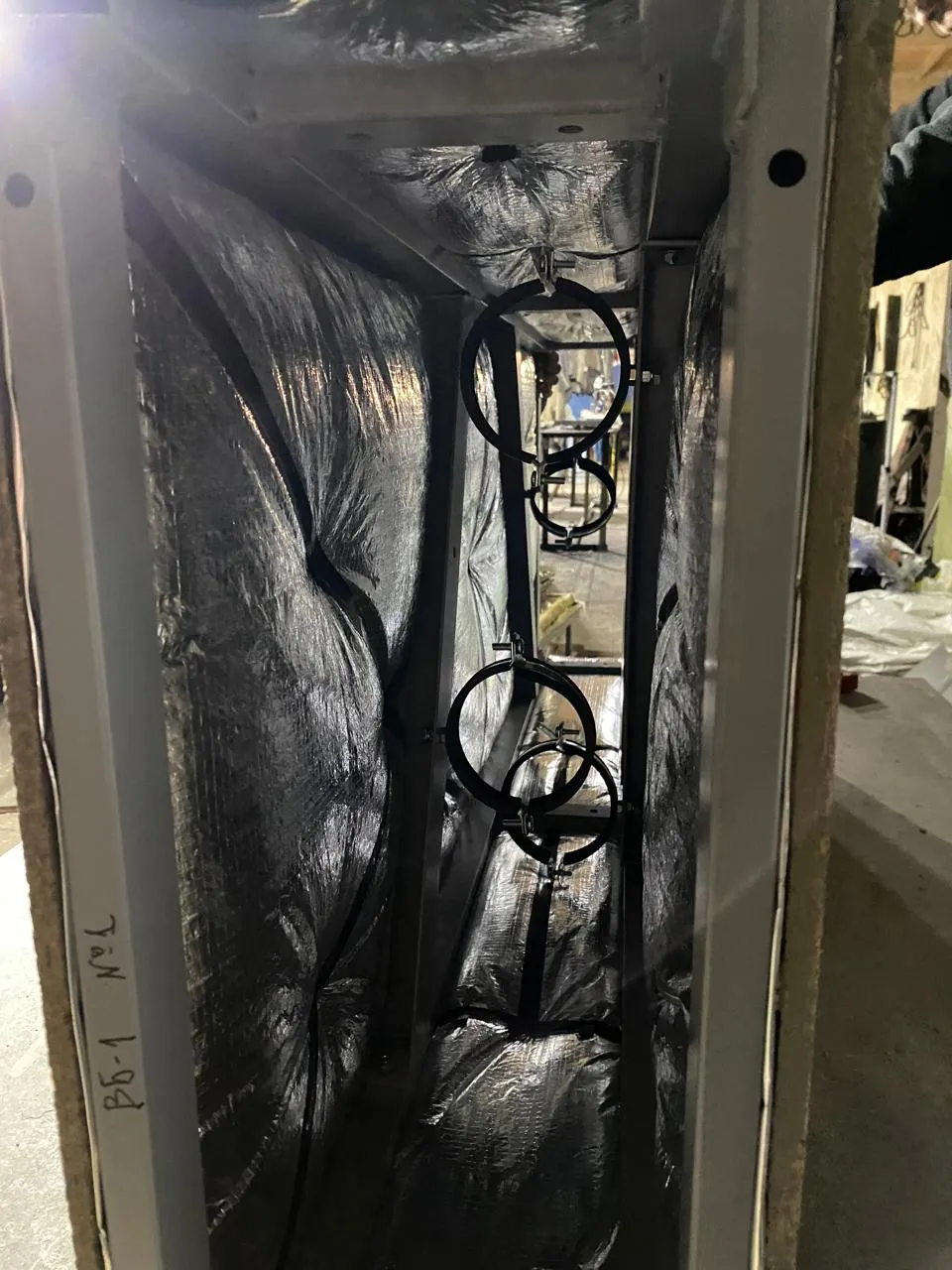

С внутренней стороны ЦСП изолирован фольгированный минераловатный утеплитель толщиной 50 мм для тепло- и звукоизоляции. При использовании дополнительной опорной плиты допускается облицовка оголовка вент шахты кирпичом.
Сроки
- Проектирование и комплектация поставки – 1–2 дня. Можете определить комплектацию самостоятельно или обратиться к нашему менеджеру.

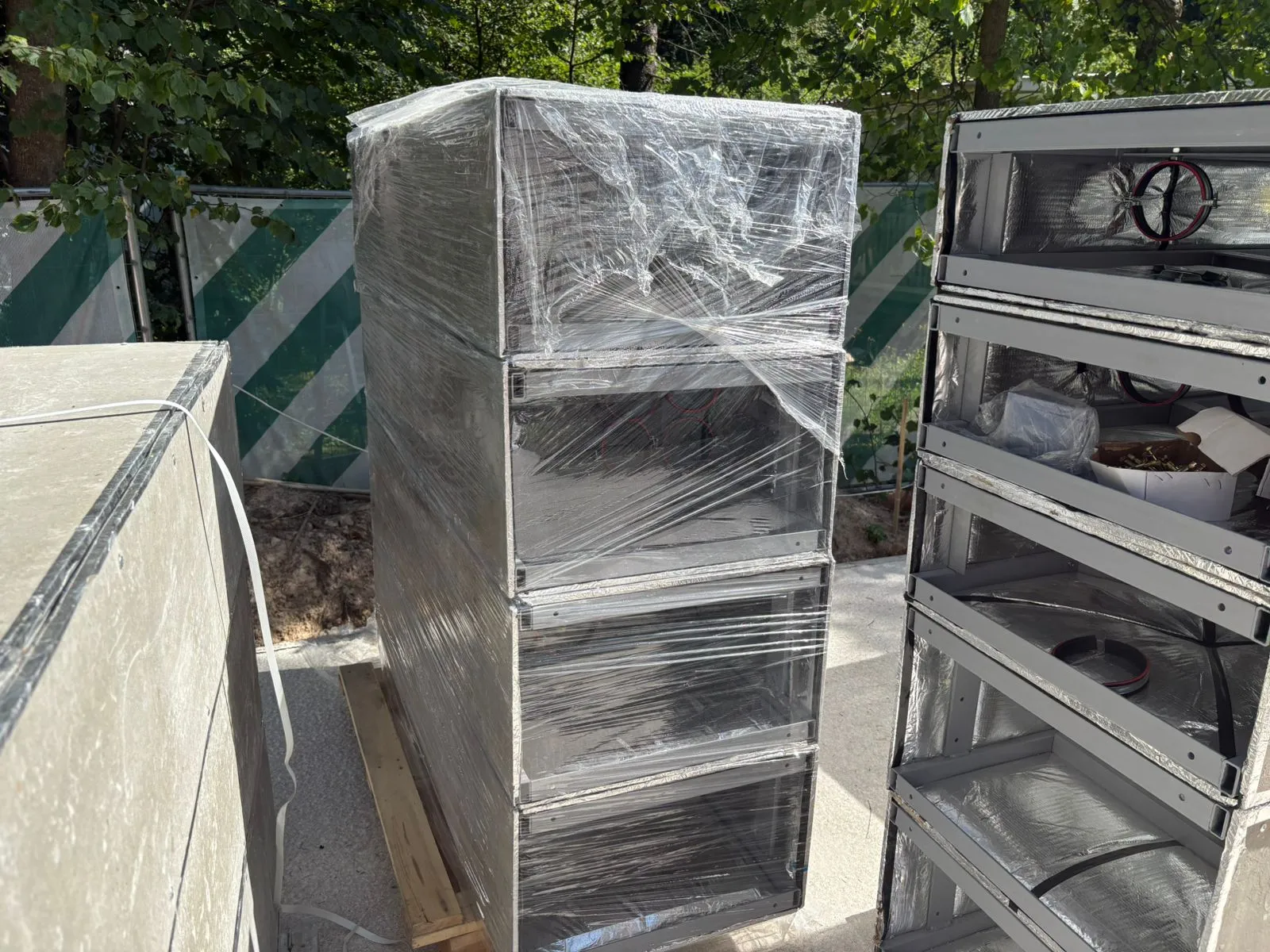

- Производство – от 1 до 30 дней (зависит от очереди и наличия). Модули могут быть произведены и готовы к отгрузке, а может быть очередь на производство. Мы стараемся поддерживать в наличии готовые к поставке модули, но рекомендуем заказать их заранее.
- Доставка – от 1 до 10 дней.
- Установка – от 1 дня. Модули благодаря их универсальности могут устанавливаться как все сразу, так и поэтапно – параллельно со строительством объекта. Комплексность поставки модулей обеспечивает возведение шахты в кратчайшие сроки.
Ориентировочная стоимость установки распространенных систем вентиляционных шахт
| Клик‑шахта «Правило технолоджи» | SCHIEDEL VENT | Кирпичная шахта | |
|---|---|---|---|
| в одноэтажном доме | 120 000 ₽ | 170 000 ₽ | 150 000 ₽ |
| в двухэтажном доме | 185 000 ₽ | 265 000 ₽ | 230 000 ₽ |
Почему Клик-шахта Pravilo Technology?
- Готовое решение «под ключ».
- Универсальность: закладка каналов в удобный момент строительства.
- Простота монтажа: гарантированное качество сборки и минимальные сроки.
- Компактность: в 2 раза меньше места по сравнению с кирпичной кладкой.
- Комфорт: высокая тепло- и звукоизоляция.
- Стоимость ниже аналогов.
- Гарантия 10 лет, срок службы более 50 лет.
Технические спецификации модульной системы «Клик‑шахта»
| Система | Габариты модуля, мм | Макс. диаметры труб, мм | Стандартная комплектация модуля | Вес, кг |
|---|---|---|---|---|
| Клик‑Шахта 25В | 1600×620×250 | 150 | Вентканал Ø 100 – 4 шт | 38 |
| Клик‑Шахта 38Д | 1600×620×380 | 180 |
Вентканал Ø 100 – 4 шт Дымоход Ø 260 (180 внутр) – 1 шт |
48 |
| Характеристика | Значения | |||
| Устойчивость |
самонесущая высота макс. 16 м; высота шахты над крышей (от последней верхней точки раскрепления) не более 1,5 м |
|||
| Огнестойкость | НГ | |||
| Морозостойкость (влагостойкость) | нуждается в атмосферостойком защитном покрытии | |||
Часто задаваемые вопросы

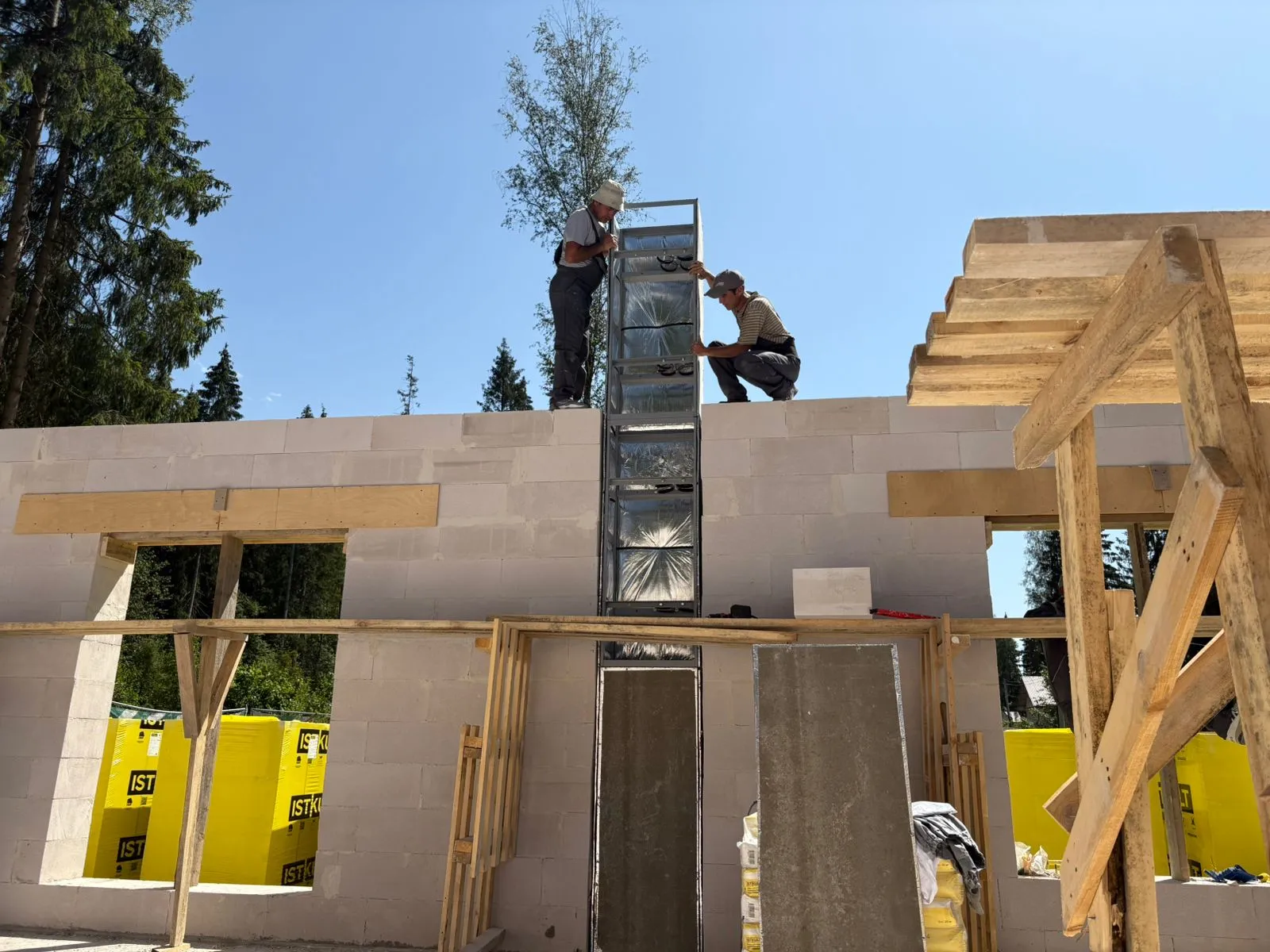

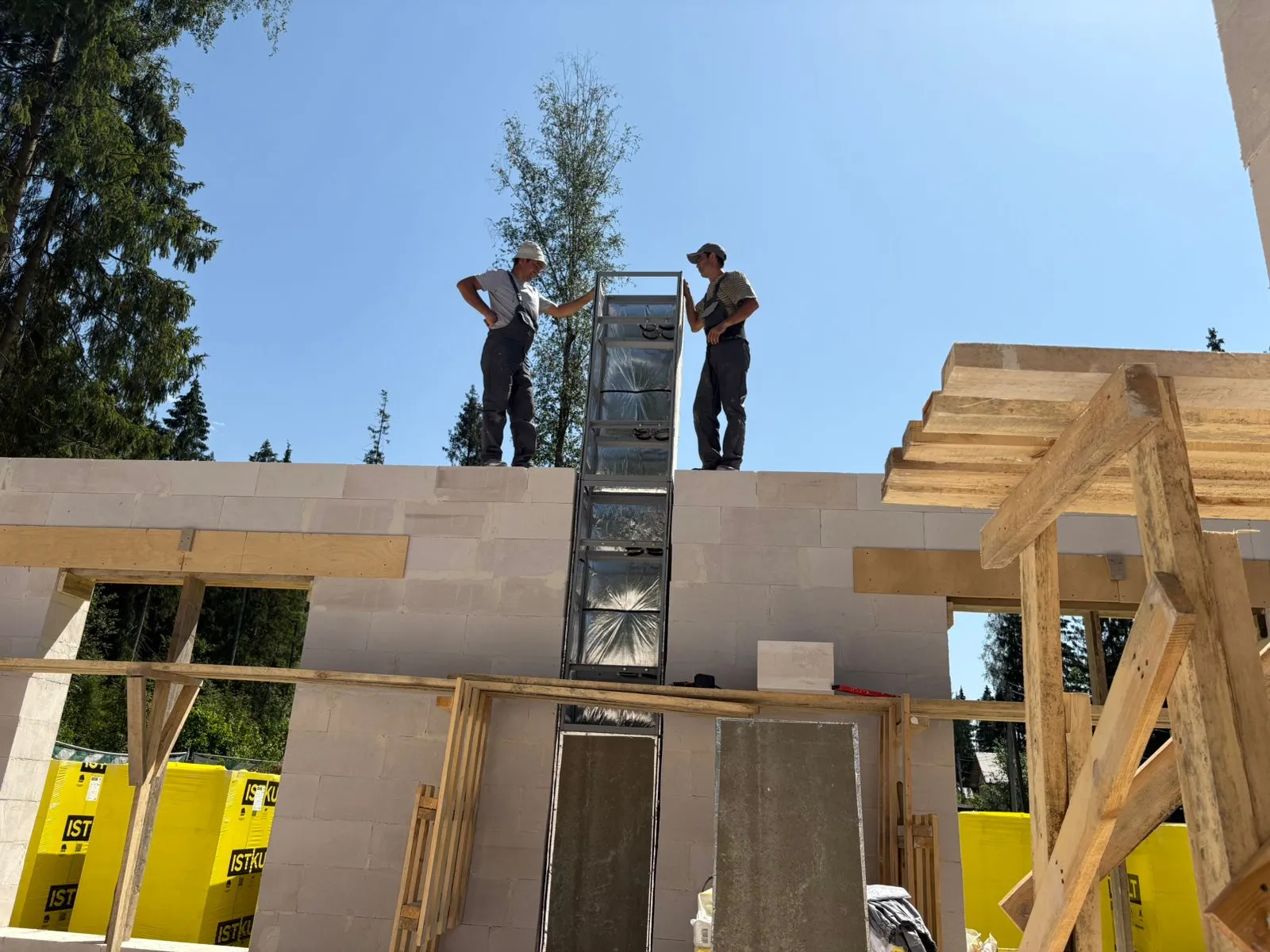

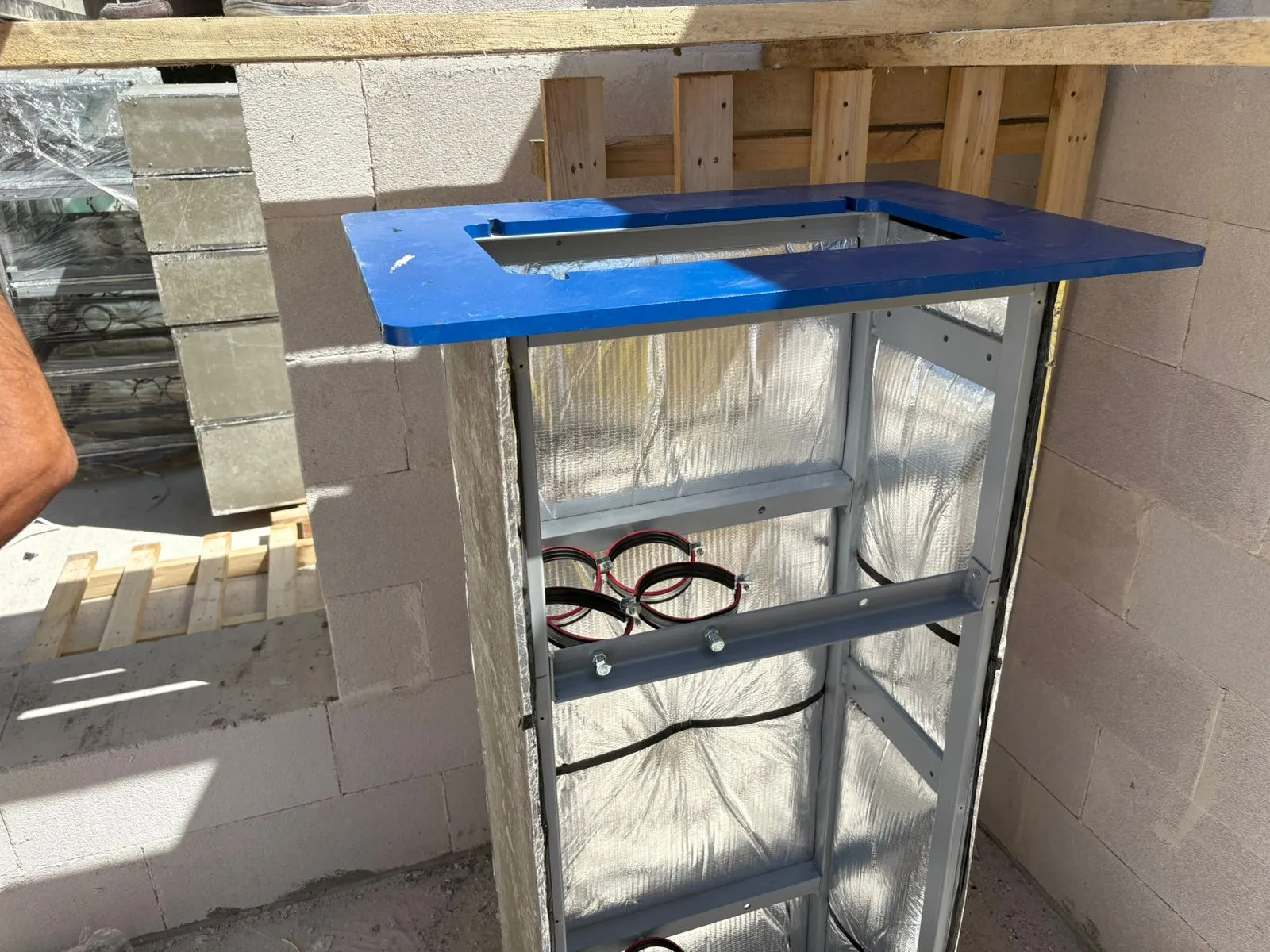

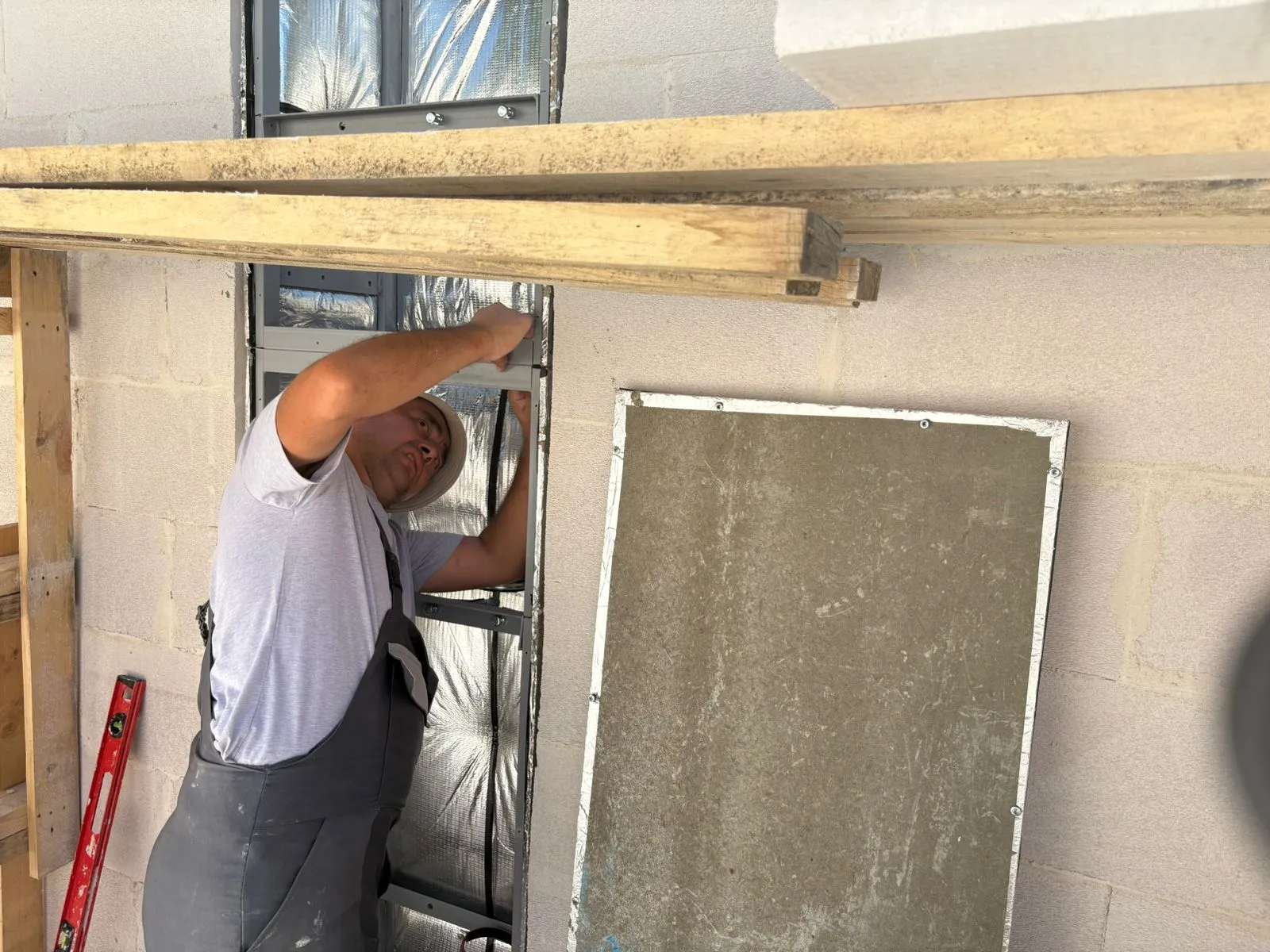

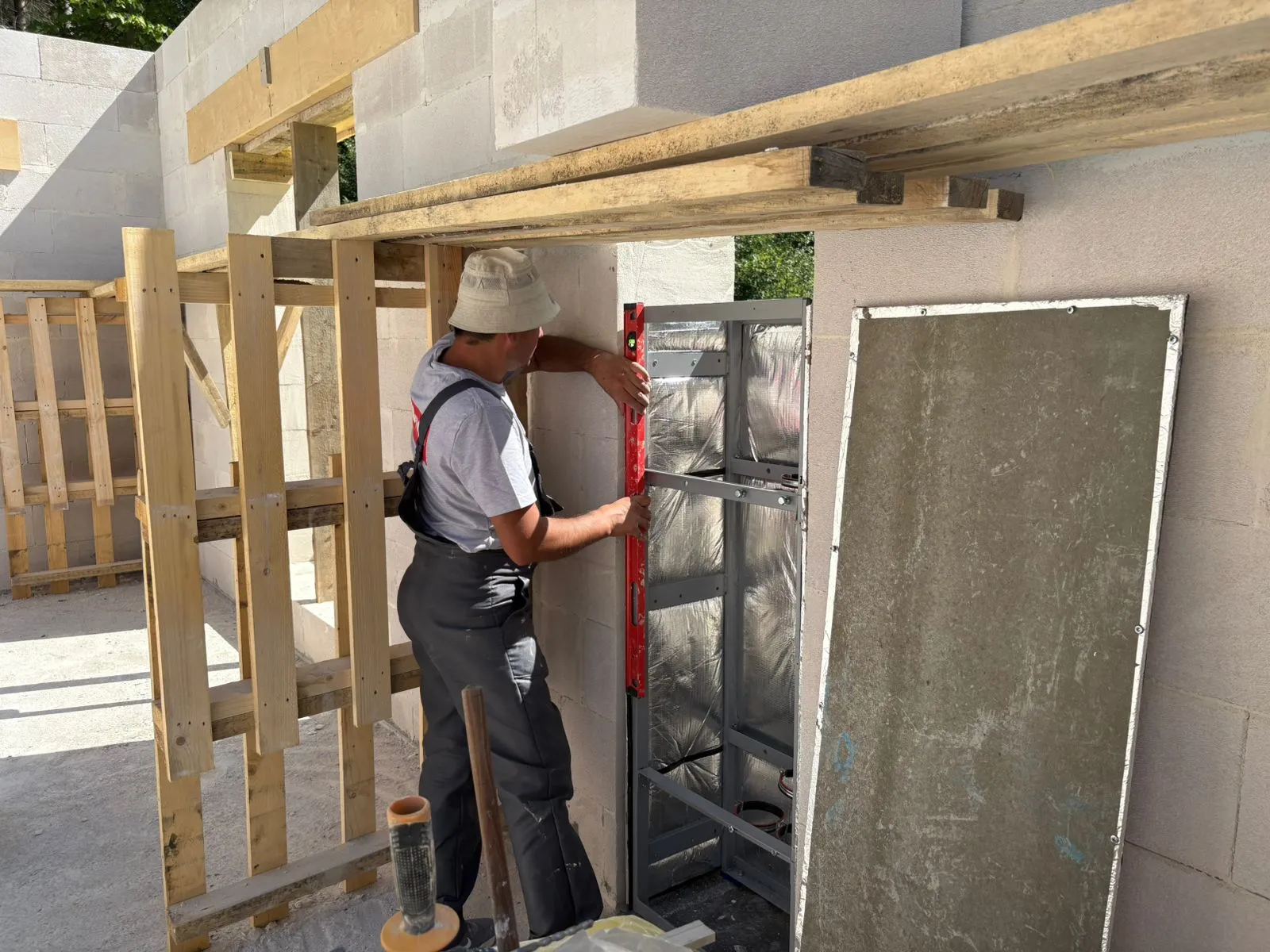

Лучше всего шахту устанавливать параллельно с возведением стен. При строительстве перегородок первого этажа – устанавливаются модули на уровне первого этажа, аналогично для следующих этапов (второй этаж, чердак, крыша).

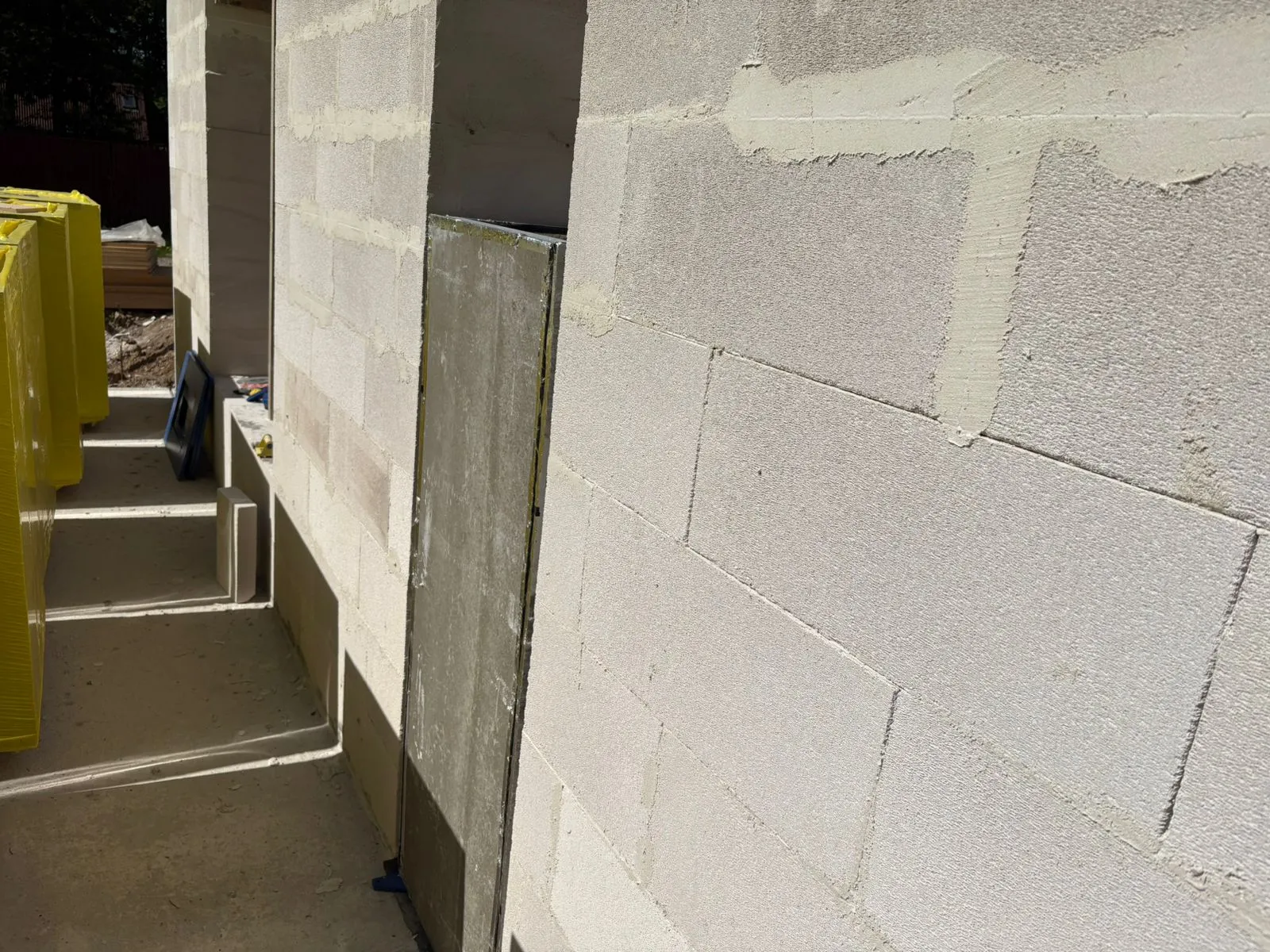

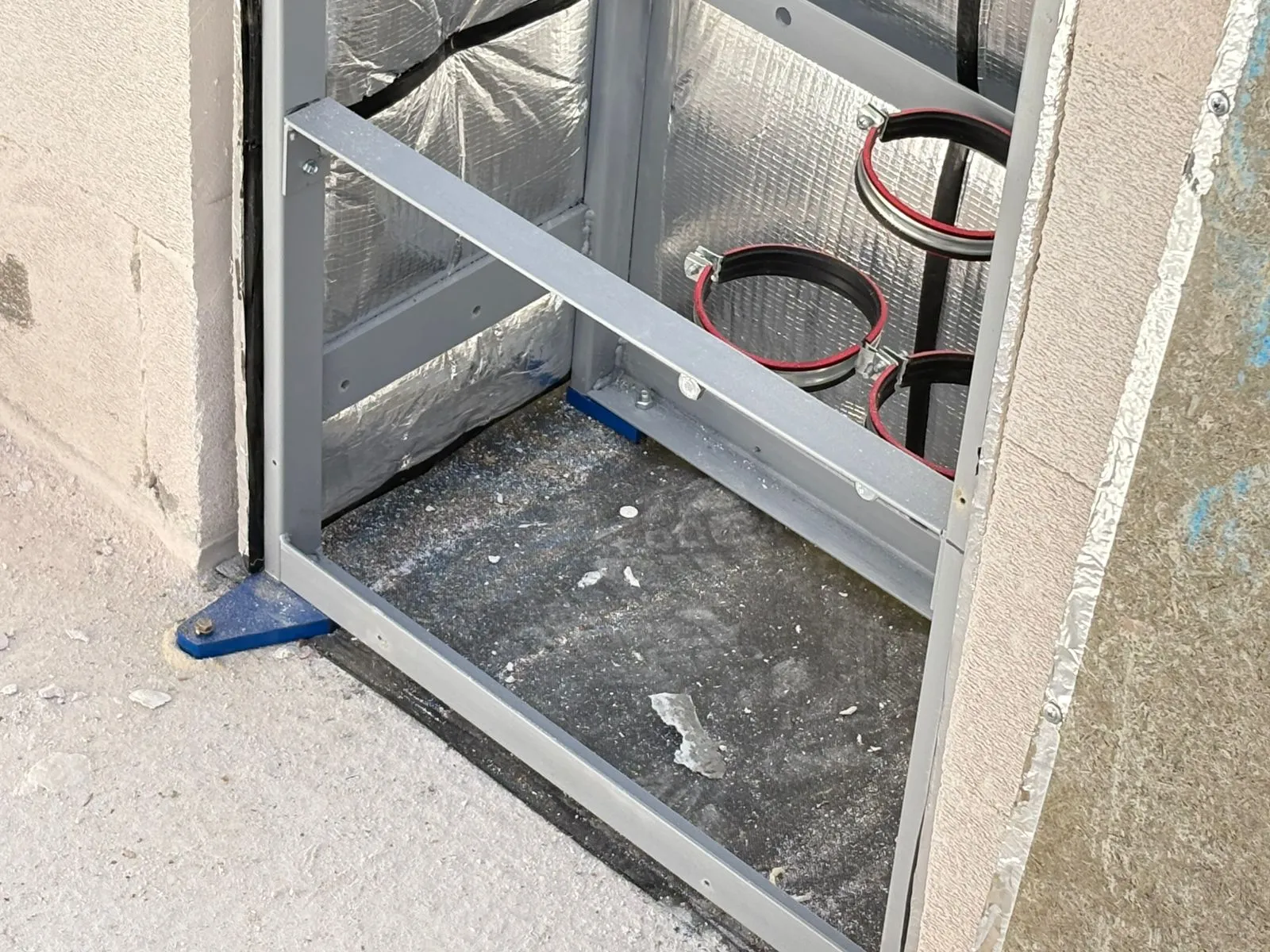

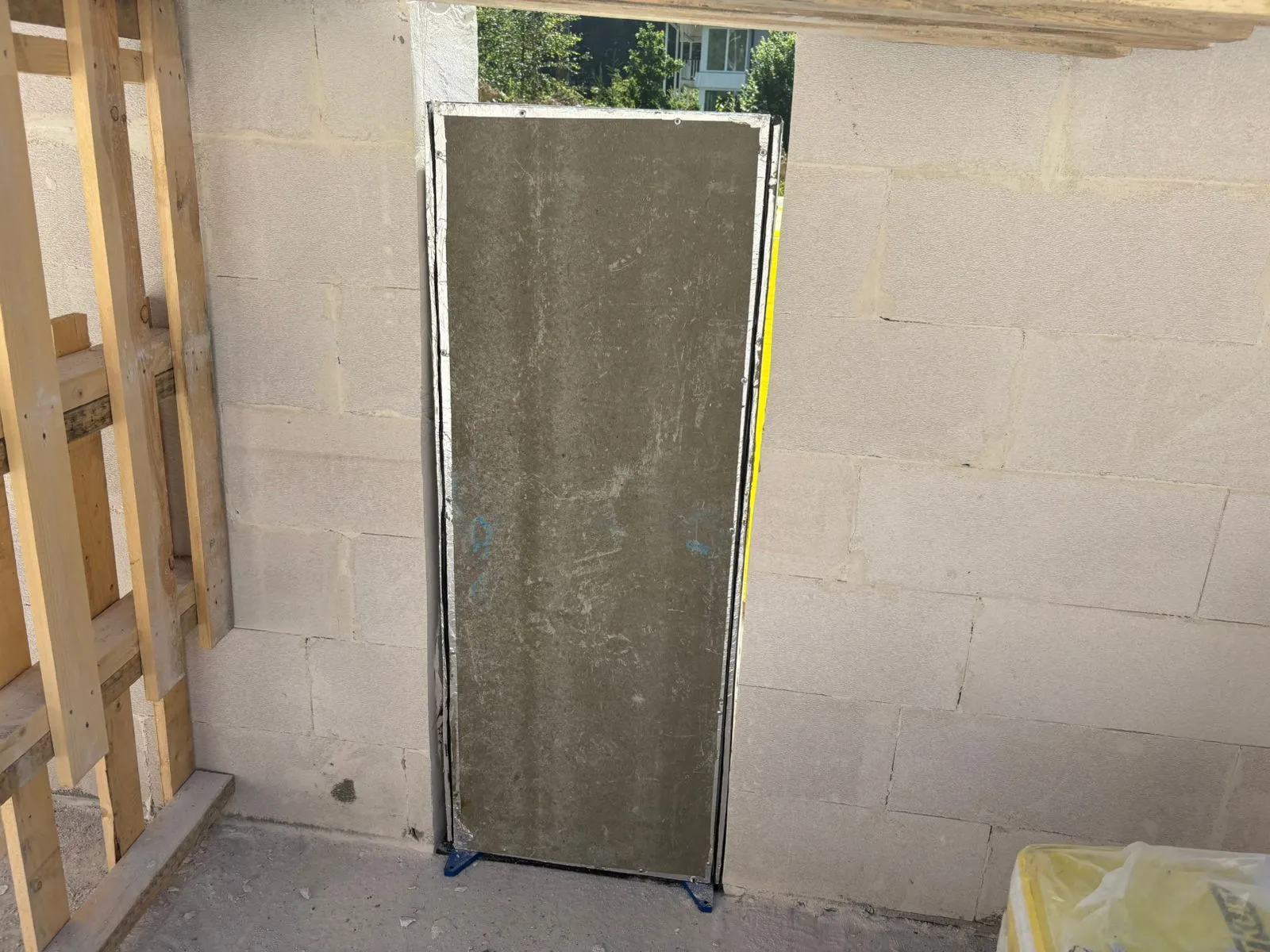

Блок специально разработан под самый популярный формат внутренних несущих стен 250 и 380 мм и не выступает из стены при его монтаже в разрыв стены.
Вентиляционная шахта в частном доме требует регулярного обслуживания для поддержания её работоспособности и безопасности. Плановые проверки рекомендуется проводить не реже 1 раза в 3 года. При признаках нарушения тяги или появлении запаха необходимо вызвать специалистов для диагностики и ремонта.

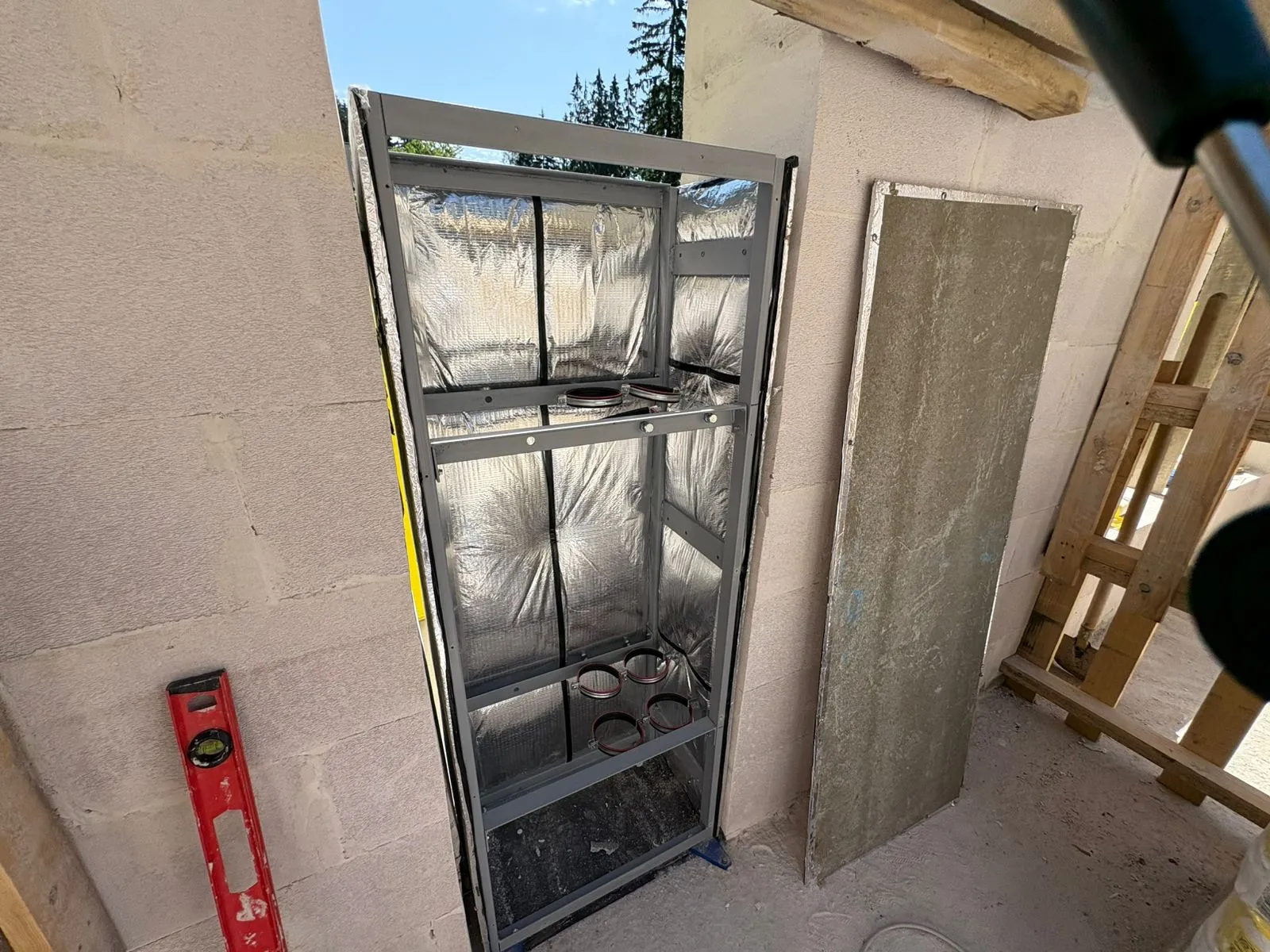

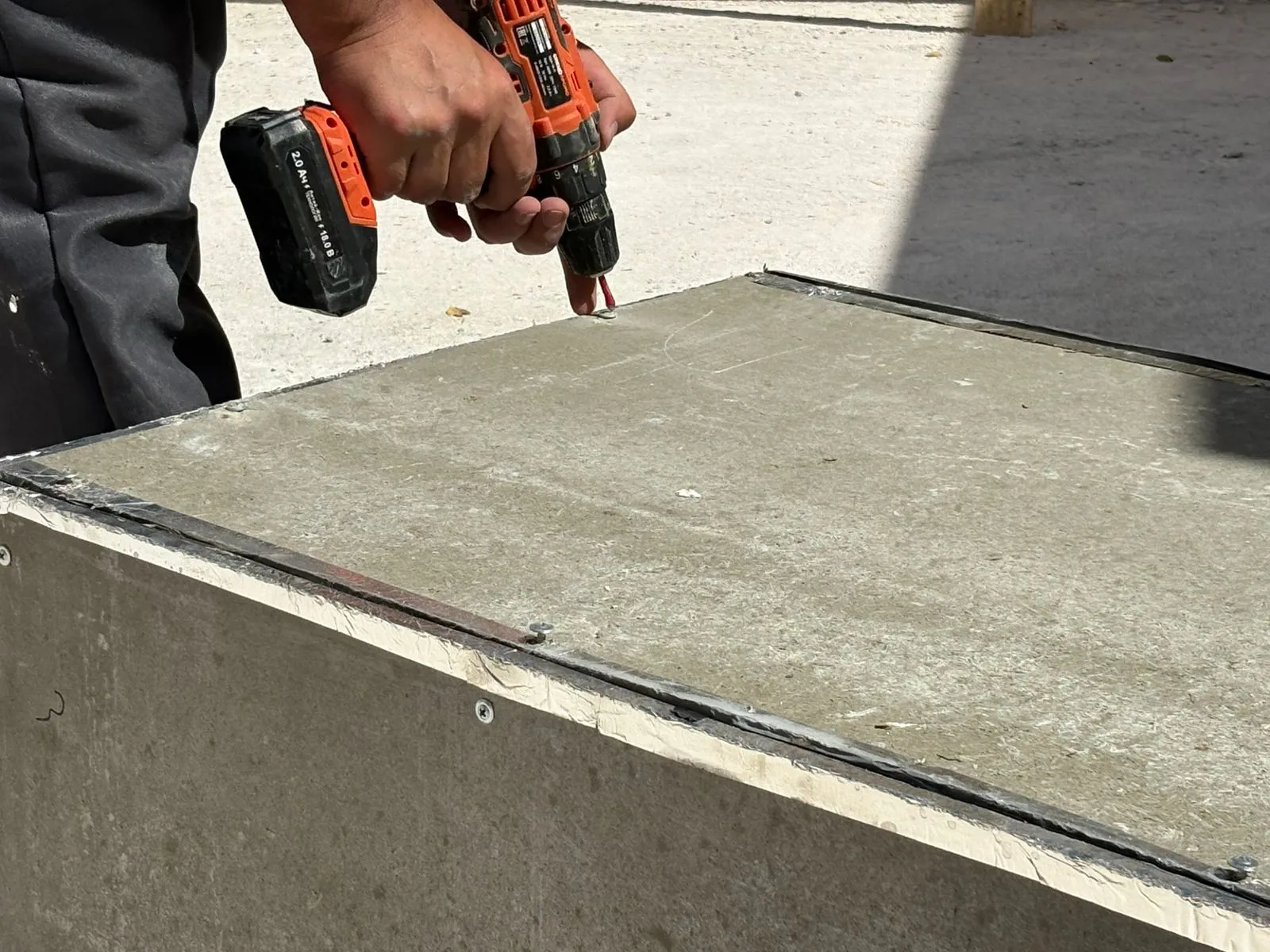

Одно из основных преимуществ решения – возможность доступа к содержимому шахты на любом этапе строительства и отделки. Панель, которая крепится к каркасу саморезами, легко снимается и открывает доступ для установки труб.
При необходимости число модулей в длину и ширину можно увеличить. Чаще всего модули устанавливаются один в ширину и один–два в длину.
Производитель предоставляет гарантию 10 лет, срок службы более 50 лет.
Клик-шахты Pravilo Technology используются в естественной, механической и гибридной системах вентиляции загородного дома. Идеально подходят для установки в помещениях различного назначения: санузлы, кухни, котельные, бассейны, сауны, гаражи и т.д.
Установка модулей не требует особых навыков, разработана подробная монтажная инструкция.
