Основные типы фундамента для загородного дома
18.12.2014   927

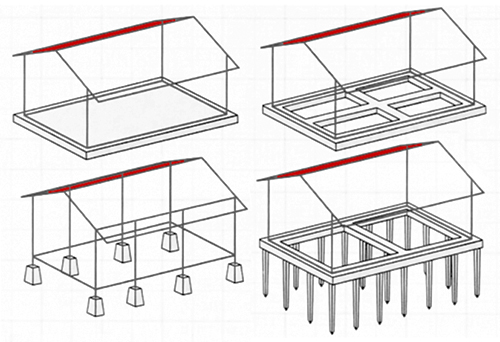

Фундаменты для малоэтажных жилых зданий разделяются по типу конструкции на несколько видов. Они бывают свайными, сплошными, ленточными, столбчато-ленточными и столбчатыми.
Основные типы фундамента для загородного дома

Свайный вариант основания применяется тогда, когда нужно осуществлять строительство на участках со слабым грунтом. Существуют забивные и набивные сваи. В первом случае это готовые железобетонные изделия, которые ударными механизмами забиваются в землю. Набивные сваи изготавливаются в процессе возведения – пробуриваются скважины, которые заполняют бетоном.

Различные архитектурные проекты, в зависимости от конструкционного решения предполагают обустройство разных по способу передачи нагрузки свай. Сваи-стойки опираются на прочные слои грунта, они передают нагрузку основанию своей нижней часть. Есть еще висячие сваи, передающие нагрузку при помощи трения боковых поверхностей.

Данная категория фундаментов достаточно сложна по технологии исполнения и требует специального строительного оборудования. Поэтому сооружать такие основания могут только квалифицированные специалисты, представляющие крупные строительные компании.

Сплошная монолитная железобетонная плита в качестве фундамента применяется при строительстве на просадочных, водонасыщенных или насыпных грунтах. Такая конструкция позволяет снизить удельную нагрузку на основание.

Ленточный фундамент – это сборная или монолитная лента, которая равномерно разгружена конструкцией здания. Монолитные ленточные фундаменты изготавливаются из бутобетона или бетона прямо на стройплощадках. Сборные конструкции сооружаются из железобетонных блоков, которые нужно предварительно купить и завести на объект.

Свайно-ростверковые сооружения состоят из ленты-ростверка и столбов под ней. Столбы установливают на глубину промерзания. Этот вид фундамента имеет свою определенную особенность, которая заключается в наличии под лентой зазора в 10-15 см. С внешней стороны зазор затягивают отмосткой, не соединенной с лентой. Зазор обеспечивает зданию мягкое опирание на основание. При строительстве на пучинистых грунтах зазор просто необходим для компенсации объема почвы в период пучения.

Если обустройство ленточного фундамента нецелесообразно, применяются столбчатые конструкции. Столбы при этом могут быть изготовлены из различных материалов – металла, железобетона, кирпича или, например, дерева. Глубина закладывания тоже может быть любой.

Подвал, запланированный под всей территорией первого этажа тоже является своего рода фундаментной конструкцией. Его стены передают вес здания основанию. В качестве опоры может выступать как лента, так и плита.

Согласно профессиональной строительной классификации фундаменты по глубине закладывания разделяются на заглубленные (подошва располагается не ниже глубины промерзания), мелкозаглубленные (подошва выше глубины промерзания), и незаглубленные (подошва находится в уровень с поверхностью грунта или поднята над ним).

Виды фундаментов по глубине залегания

В малоэтажном строительстве зачастую используются не сборные, а монолитные фундаменты. Наша компания ВФстрой выполняет работы по обустройству следующих видов таких фундаментов:

Монолитная плита

Приводим описание фундаментного пирога, начиная с нижнего слоя:

  • над грунтом выкладывается слой песка (300 мм)
  • сверху укладывается щебень (100 мм)
  • далее идет подбетонка (от 50 до 70 мм)
  • гидроизоляция поперечной укладки в два слоя
  • пенополистирол экструдированный (100 мм)
  • армирующая арматура диаметром А3, уложенная с шагом 200/200 мм (применяется защитный слой в виде стульчиков с плоской подошвой)
  • бетон марки М300 (300 мм)
  • следующий слой, это цокольная часть той или иной высоты, нивелируемой песчаной подсыпкой
  • экструдированный утеплитель (10 мм)
  • дорожная сетка диаметром 5-8 мм, размером 100/100 мм
  • бетонная плита из бетона М200 (80-100 мм).

Свайно-ростверковый фундамент

Описание пирога:

  • подсыпка из щебня под сваи (200 мм)
  • армирование (поперечные хлысты 8 мм, продольные – 12 мм)
  • опалубка труб в виде асбестоцементной гидроизолированной в два слоя битумом трубы
  • тело сваи из бетона М300 диаметром 300 мм
  • песчаная подсыпка (200 мм)
  • пленка (200 мкр)
  • ростверк бетонный (400/400 мм), укрепленный армированием 12 арматурой с шагом 200 мм
  • цокольная часть (высота нивелируется песчаной подсыпкой)
  • пленка (200 мкр)
  • плита с опиранием на цоколь (150 мм) + армирование сеткой 12 с шагом 200/200
  • утеплитель 100 мм
  • наружный кирпичный доборный элемент.

Монолитная железобетонная лента глубокого заложения

Описание:

  • песчаный слой (200 мм)
  • щебень (100 мм)
  • пленка (20 мкр)
  • армирование башмака арматурой 12 диаметра А3, шаг 200/200 (защитный слой – стульчики с плоской подошвой)
  • бетонирование башмака бетоном М300 (200 мм)
  • армирование ленты 12 арматурой, шаг 200/200
  • бетонирование ленты на высоте 400 мм над уровнем грунта бетоном М300 (толщина бетонирования от 400 до 500 мм, высота – 1500 мм)
  • гидроизоляция башмака и ленты во всех участках соприкосновения с землей, применяется рулонный изоляционный материал.

Монолитная железобетонная лента мелкого заложения

Описание пирога:

  • песок (300 мм)
  • щебень (100 мм)
  • пленка (200 мкр.)
  • армирование ленты 12 арматурой, шаг 200/200 мм
  • бетонирование ленты бетоном М 300 (400/400 мм)
  • гидроизоляция башмака и ленты рулонным материалом со всех сторон соприкосновения с грунтом
  • цокольная часть нивелированная по высоте песчаной подсыпкой
  • пленка (200 мкр.)
  • плита по грунту (150 мм) с опиранием на цоколь + армирование сеткой с шагом 200/200, диаметр 12
  • утеплитель с торца (100 мм)
  • кирпичный доборный элемент снаружи.

Цокольный этаж

Описание пирога:

  • песок (300 мм)
  • щебень (200 мм)
  • подбетонка (50-80 мм)
  • гидроизоляция в два слоя (поперечная укладка)
  • экструдированный пенополистирол (100 мм)
  • армирование плиты (арматура 12 А3) с шагом 200/200 мм (защитный слой из стульчиков с плоской подошвой).
  • бетонирование плиты бетоном М 300 (300 мм)
  • гидрошпонка
  • армирование ленты с шагом 200 х 200 мм (арматура 12)
  • бетонирование ленты бетоном М 300 (толщина 400-500 на высоту цокольного этажа)
  • гидроизоляция ленты и башмака рулонной гидроизоляцией со всех сторон соприкосновения с землей
  • утепление экструдированным пенополистиролом (100 мм)
  • защита от внешних повреждений (листы АЦЛ)
  • плита перекрытия подвала (200 мм) с армированием 12 арматурой с шагом 200/200 мм.

×
